150KVA tørr type isolasjonstransformator

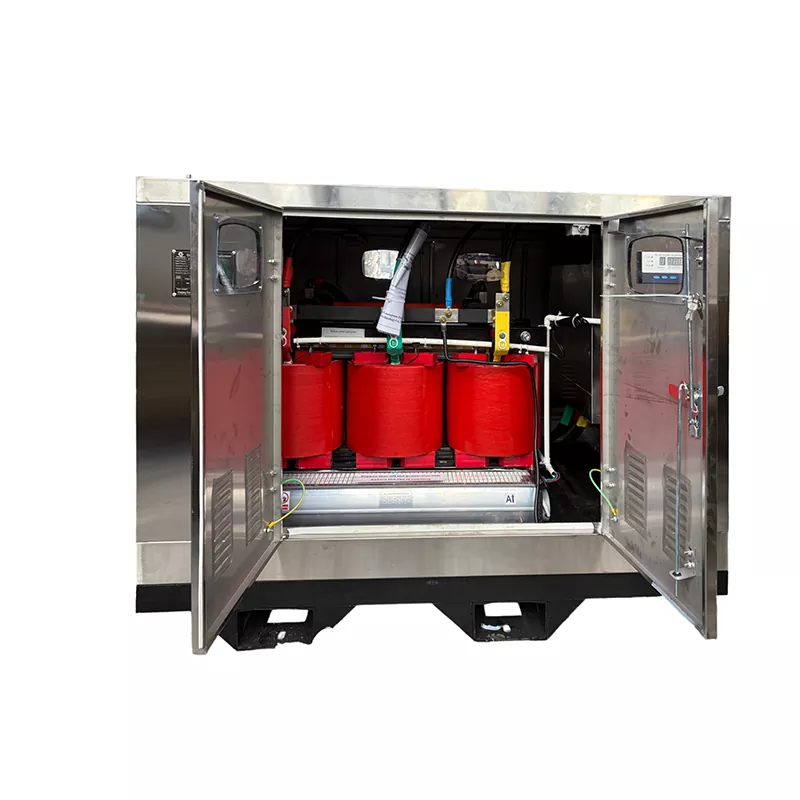

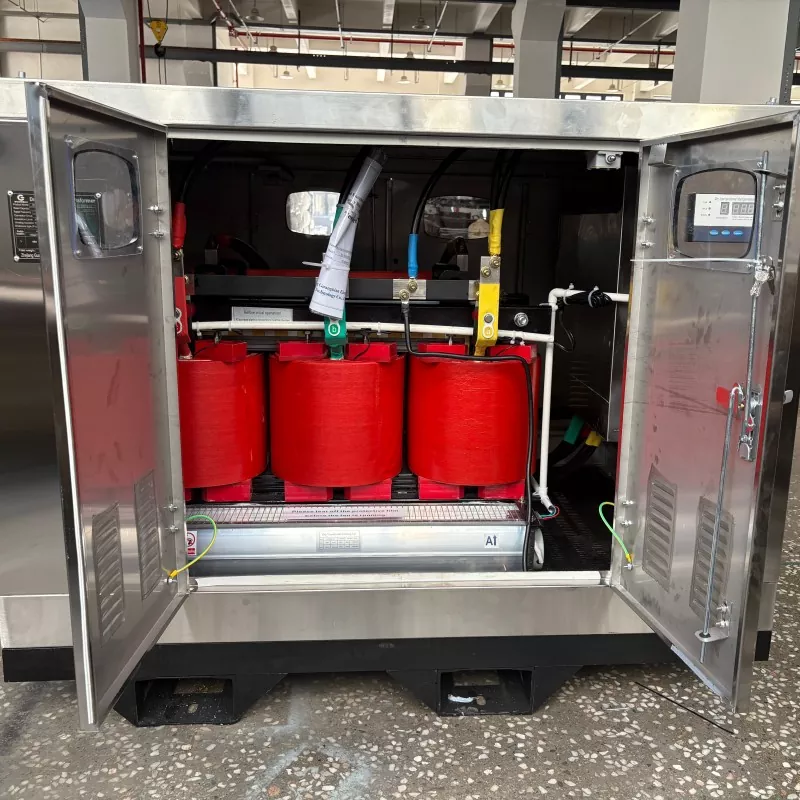

GUANGBIAN produserer denne 150KVA tørrtype isolasjonstransformatoren for applikasjoner som krever elektrisk isolasjon og lavspentdistribusjon. Enheten som er vist her ble bygget for et byggeprosjekt i Saudi-Arabia og er konfigurert med et kabinett i rustfritt stål, IP43-beskyttelse, fulle kobberviklinger, Delta-Star (Δ-Y) tilkobling, automatisk viftekjøling og to ekstra MCCB-er.

Lavspentsiden gir 400V trefase og 230V enfase strøm. Dette gjør at trefaset anleggsutstyr og enfase hjelpelaster kan forsynes fra samme transformator, underlagt stedets lastberegning og elektriske distribusjonsdesign.

Konfigurasjon for 400V og 230V belastninger

400V trefaseforsyningen kan brukes til utstyr som kraner, betongblandere, sveisemaskiner, pumper og andre trefasemaskiner. 230V-forsyningen er egnet for belysning, kontorutstyr, bærbart verktøy, klimaanlegg og andre enfaselaster.

For en byggeplass kan bruk av én transformator for begge typer laster forenkle fordelingsarrangementet. 150 kVA-klassifiseringen betyr imidlertid ikke at hver tilkoblet last kan fungere samtidig med full effekt på merkeskiltet. Transformatorvalg bør ta hensyn til stedets maksimale behov, motorstartstrøm, lastfaktor, effektfaktor og forventet kombinasjon av laster.

Transformatoren bruker fulle kobberviklinger. Kobber har lavere elektrisk resistivitet enn aluminium, så ledertap kan kontrolleres gjennom passende lederdimensjonering og viklingsdesign. For installasjoner i varmt klima er viklingsmaterialet kun en del av det termiske designet; omgivelsestemperatur, isolasjonssystem, ventilasjon, lasting og kjølemetode må også vurderes.

Delta-Star (Δ-Y) koblingen brukes for primær- og sekundærviklingene. Den stjernekoblede lavspenningssiden gir et nøytralt punkt for 230V enfaseforsyningen, mens Delta-viklingen gir en bane for trippel harmoniske strømmer til å sirkulere i viklingen. Det nøytrale jordingsarrangementet bør følge prosjektets elektriske design og gjeldende lokale krav.

Kjøling og innkapsling

Temperatursensorer brukes til å overvåke viklingstemperaturen. Når den forhåndsinnstilte temperaturen er nådd, begynner de automatiske kjøleviftene å øke varmespredningen. Dette er nyttig for installasjoner der belastningen endres under drift eller hvor omgivelsestemperaturen er relativt høy.

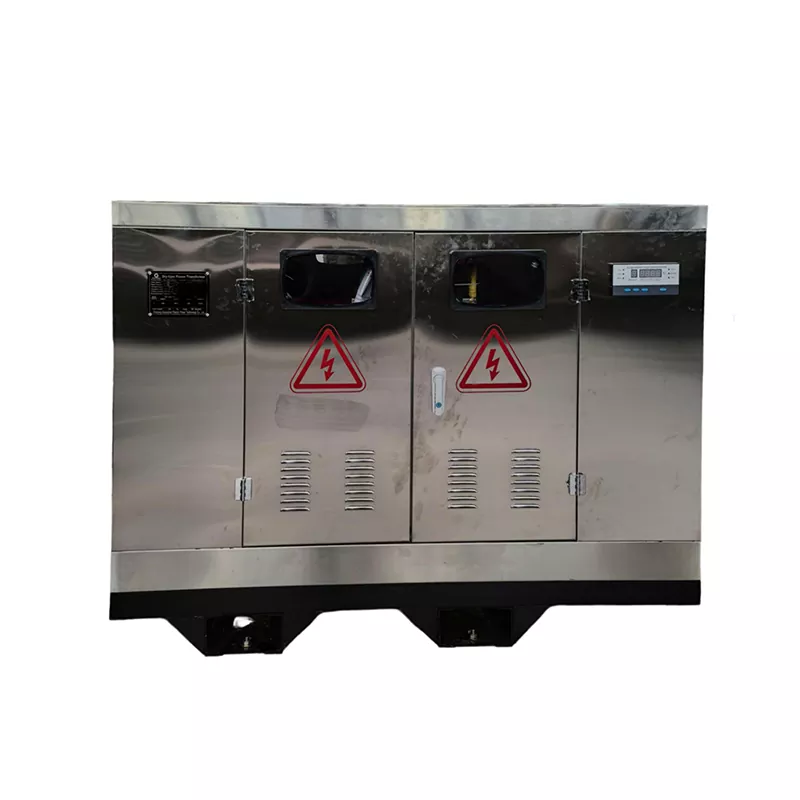

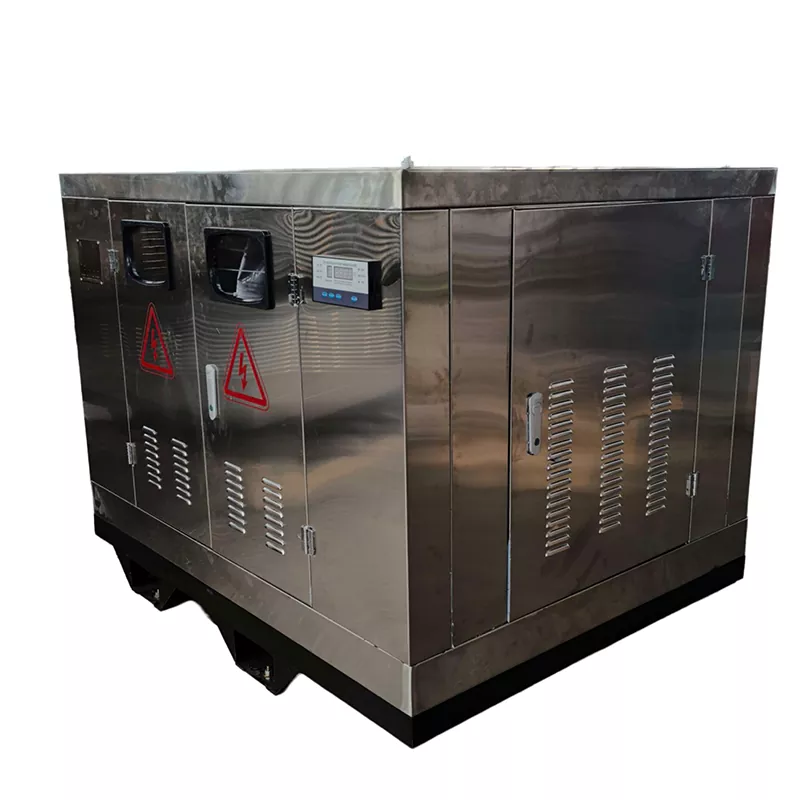

Kapslingen er laget av rustfritt stål og har en IP43-klassifisering. I henhold til IEC 60529 indikerer det første sifferet i IP43 beskyttelse mot faste fremmedlegemer større enn 1 mm, mens det andre sifferet indikerer beskyttelse mot vannsprut under forholdene spesifisert for IPX3. Rangeringen gir beskyttelse for det tiltenkte installasjonsmiljøet, men skal ikke tolkes som helt støvtett eller vanntett.

For utendørs eller delvis utsatte byggeplasser bør installasjonen fortsatt gi passende beskyttelse mot direkte kraftig regn, stillestående vann, overdreven støvansamling og andre forhold utenfor kapslingens spesifiserte beskyttelsesnivå.

Tekniske detaljer og prosjektvalg

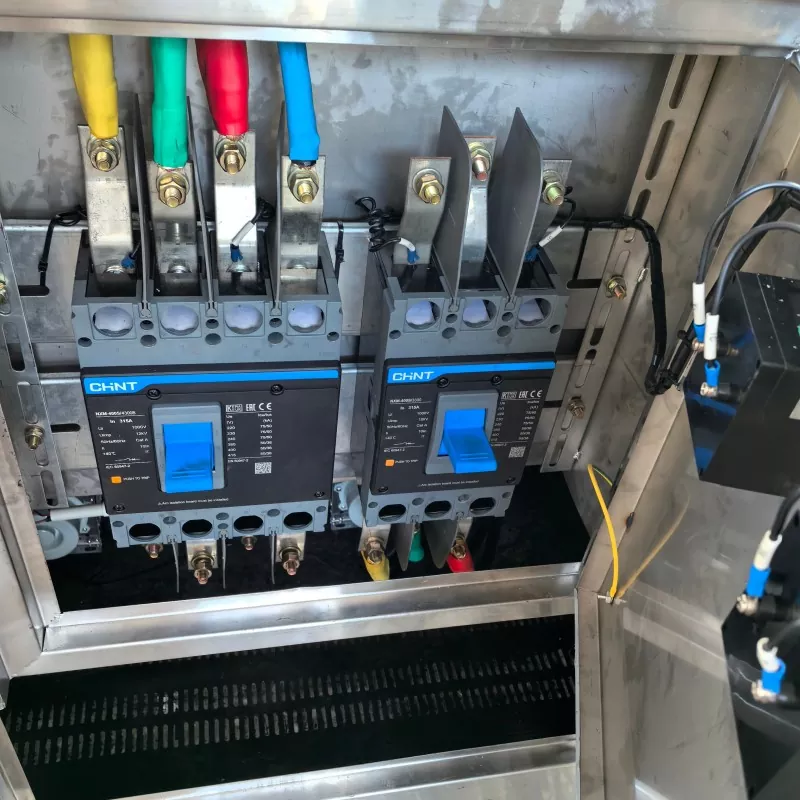

De to ekstra MCCB-ene gir separat nedstrøms kretsbeskyttelse og isolasjon. Rangeringene deres bør velges i henhold til tilkoblet utstyr, kabelstørrelse, forventet strøm og beskyttelseskoordineringskrav. De er spesielt nyttige der forskjellige grupper av konstruksjonslaster må kobles til transformatoren.

Før produksjon bør nødvendig inngangsspenning, utgangsspenning, frekvens, fasekonfigurasjon, belastningstype, omgivelsestemperatur, kapslingskrav, jordingsarrangement og gjeldende elektrisk standard bekreftes. Motordrevet utstyr bør også identifiseres fordi startstrøm kan påvirke transformatorstørrelsen selv når normal driftsbelastning ser ut til å være innenfor 150 kVA.

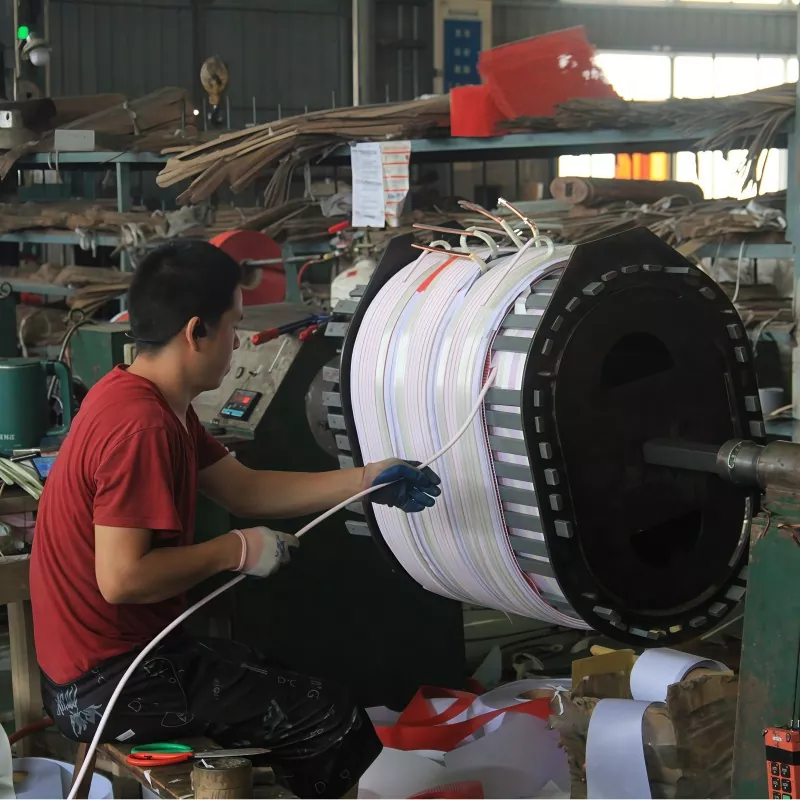

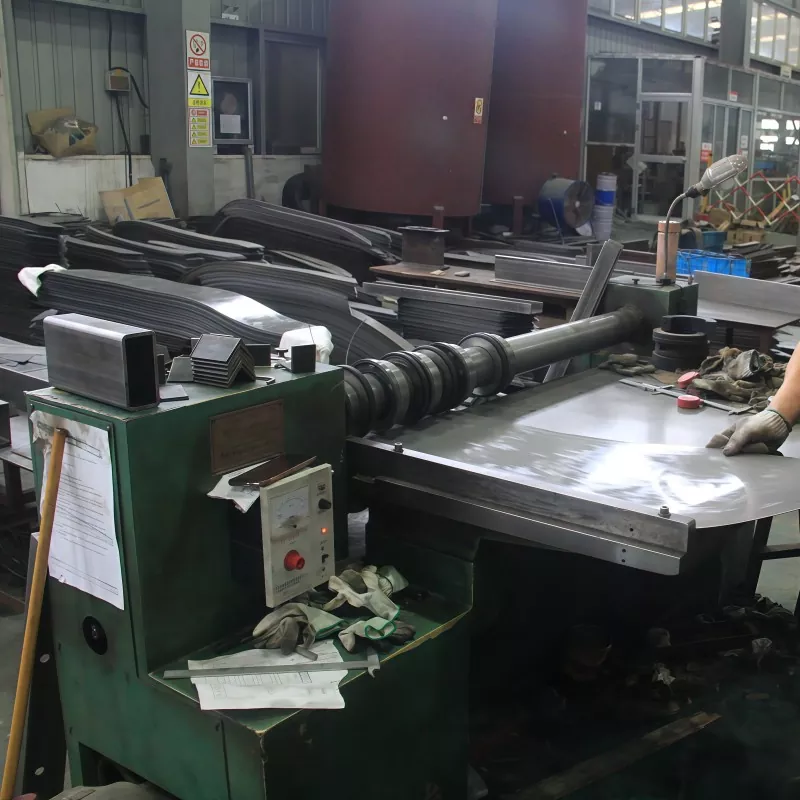

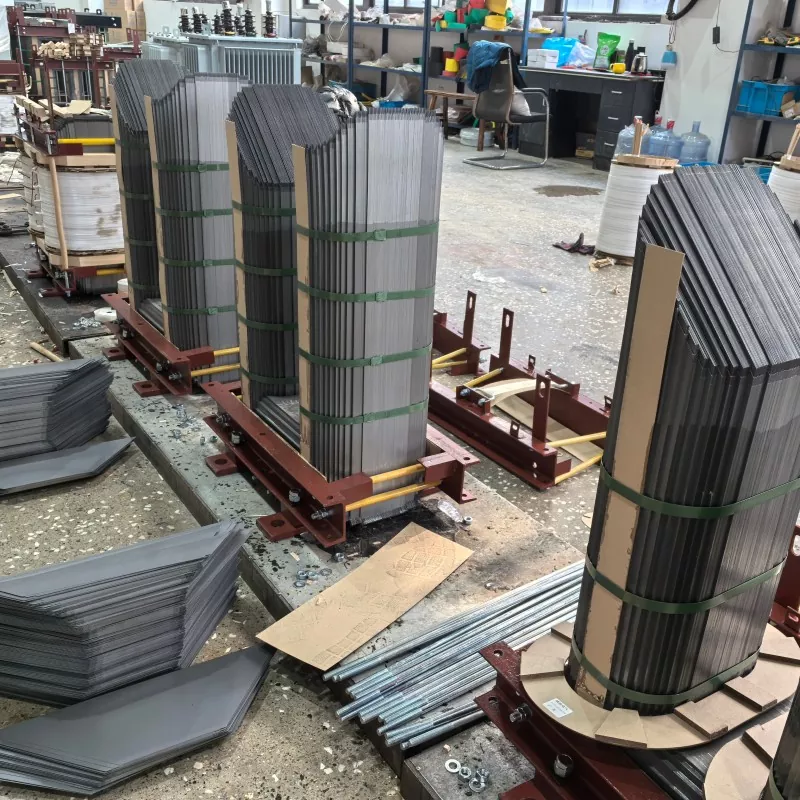

Produksjon, testing og tilpasning

GUANGBIAN produserer 150KVA tørr type isolasjonstransformator i henhold til den elektriske spesifikasjonen for hvert prosjekt. For denne konfigurasjonen inkluderer hovedkravene 150 kVA-kapasiteten, 400V/230V sekundærfordeling, kobberviklinger, Delta-Star-tilkobling, IP43-kapsling, automatisk viftekjøling og ekstra MCCB-er.

Andre spesifikasjoner kan endres ved behov, inkludert inngangs- og utgangsspenning, frekvens, viklingsarrangement, kabinettdesign, kjølemetode og beskyttelseskonfigurasjon. Det endelige designet er basert på det elektriske systemet og installasjonsforholdene i stedet for å bruke samme konfigurasjon for hvert prosjekt.

Fabrikktesting utføres i henhold til avtalt teknisk spesifikasjon og gjeldende standard. Testprotokoller og tredjepartsinspeksjon kan arrangeres når prosjektet krever det.

FAQ

Hva er utgangsspenningen til denne transformatoren?

Denne konfigurasjonen gir 400V trefase og 230V enfaseutgang. Andre spenningskombinasjoner kan produseres i henhold til prosjektkravene.

Kan 400V og 230V laster forsynes av samme transformator?

Ja. Delta-Star-tilkoblingen gir en trefaset sekundærforsyning og et nøytralt punkt for enfasefordeling. De tilkoblede lastene må være riktig fordelt og holde seg innenfor transformatorens nominelle kapasitet.

Hvordan styres kjøleviften?

Viklingstemperatursensorer overvåker driftstemperaturen. Når den forhåndsinnstilte temperaturen er nådd, starter kontrollsystemet kjøleviftene. Reguleringstemperaturen stilles inn i henhold til transformatorens termiske design.

Hva betyr IP43?

IP43 indikerer beskyttelse mot faste fremmedlegemer større enn 1 mm og beskyttelse mot vannsprut under IPX3 testforhold. Det er ikke et helt støvtett eller vanntett kabinett.

Er 150 kVA egnet for en byggeplass?

Det avhenger av den faktiske belastningen. Beregningen bør inkludere normal driftsstrøm samt motorstartstrøm, sveiselaster, samtidig drift og andre midlertidige toppbelastninger. Transformatorkapasiteten bør bekreftes fra prosjektets lastplan i stedet for fra antall tilkoblede maskiner alene.

Kan transformatoren lages etter andre spesifikasjoner?

Ja. Inngangs- og utgangsspenning, frekvens, tilkoblingskonfigurasjon, kapsling, kjøling og beskyttelseskrav kan spesifiseres i henhold til prosjektet. Den komplette elektriske spesifikasjonen bør bekreftes før produksjon.
