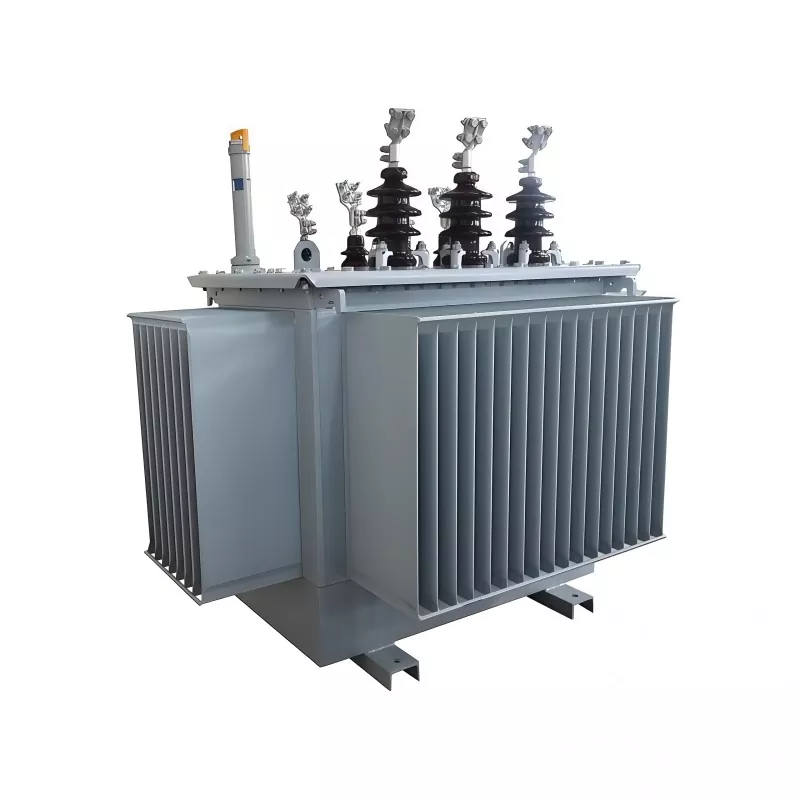

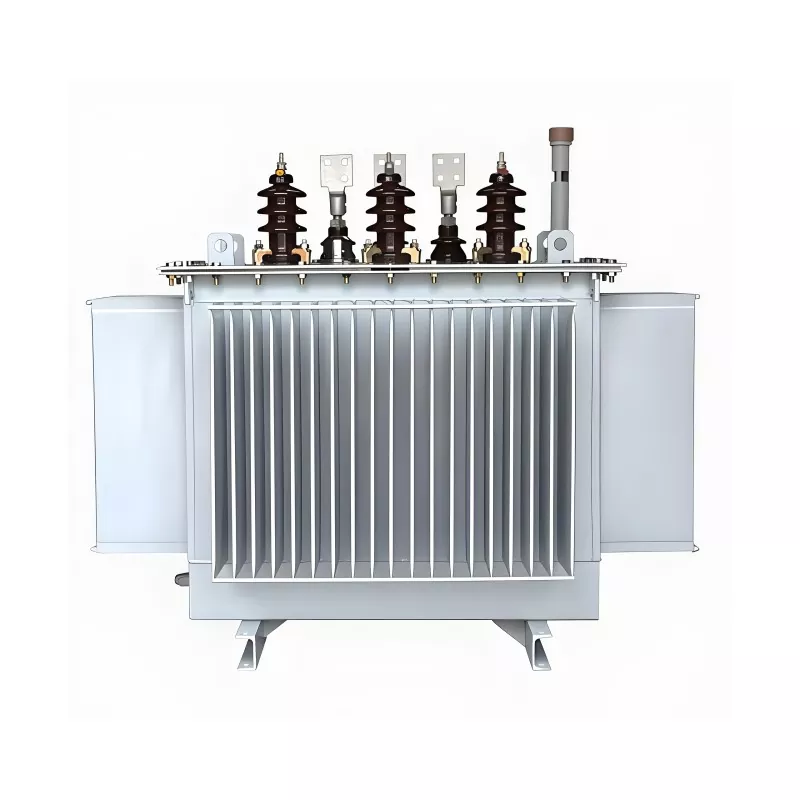

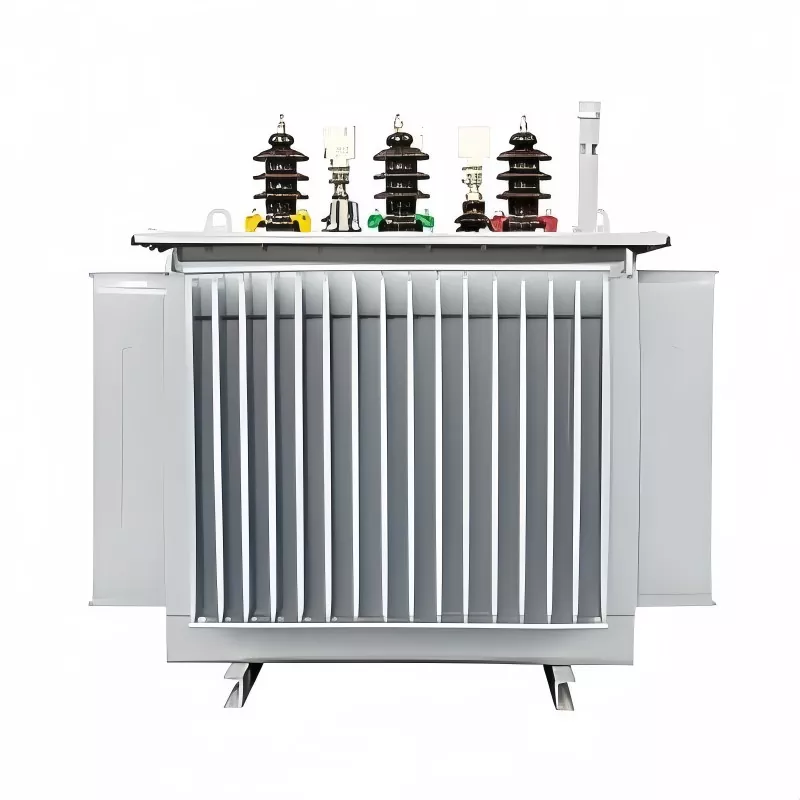

100KVA 20KV Trefaset oljenedsenket transformator

Denne 100KVA 20KV trefasede oljenedsenkede transformatoren, produsert i Kina av GUANGBIAN, skiller seg ut på grunn av sin Yzn5-tilkoblingsgruppe. Det er en koblingskonfigurasjon hvor høyspenningsviklingen tar i bruk en stjernekobling (Y-forbindelse), lavspentviklingen bruker en sikksakkforbindelse (avledet fra deltaforbindelse), nøytralpunktet på lavspentsiden trekkes ut, og faseforholdet mellom høy- og lavspentviklingene identifiseres ved hjelp av "klokkemetoden".

Denne trefasetransformatoren brukes av våre kunder i presisjonsmaskinverksteder som krever høy strømforsyningskvalitet, og tjener til å redusere utstyrsfeil forårsaket av harmonisk interferens.

Det er vanligvis installert i:

Industrielle kraftdistribusjonssystemer

Landlige elektrifiseringsprosjekter

Små transformatorstasjoner

Infrastruktur og byggeplasser

Kommersielle og kraftnettverk

Sammenlignet med tørrtransformatorer gir oljenedsenkede transformatorer bedre kjøleytelse og høyere overbelastningsmotstand, noe som gjør dem mer egnet for utendørs og tunge bruksområder.

Nøkkelfunksjoner og fordeler

1. Stabil ytelse i 20KV mellomspenningssystemer

Designet for 20KV distribusjonsnettverk, og sikrer stabil spenningskonvertering og pålitelig drift selv under varierende nettforhold. Det forbedrer den generelle kraftsystemets stabilitet og utstyrsbeskyttelse.

2. Høy effektivitet med lavt energitap

Optimalisert kjerne- og viklingsdesign reduserer tomgangs- og lasttap betraktelig, og bidrar til å redusere langsiktig energiforbruk og driftskostnader.

3. Olje-nedsenket kjøling for sterk varmespredning

ONAN oljenedsenket kjølesystem sikrer effektiv varmefjerning, støtter kontinuerlig full-last drift og forlenger isolasjonens levetid.

4. Høy overbelastning og kortslutningsstyrke

Bygget for industrielle miljøer, tåler den motoroppstartsstøt og kortslutningsspenninger, noe som sikrer sikker og stabil drift under tunge belastningsforhold.

5. Kompakt struktur, enkel installasjon

Plassbesparende design med enkel installasjon og lave vedlikeholdskrav, noe som gjør den egnet for både nye og ettermonterte kraftdistribusjonsprosjekter.

Produktparameter

Krav til driftsmiljø

1. Temperaturområde

◦ Standard drift: -25℃ ~ 45℃

◦ Omgivelsestemperaturen skal ikke overstige 40 ℃ for langsiktig kontinuerlig drift (for å sikre ONAN-kjøling effektivitet).

2. Relativ fuktighet

◦ Maksimalt 95 % (ved 25 ℃ omgivelsestemperatur)

3. Høyde

◦ Standardtilpasning: ≤1000m over havet

◦ Tilpasning i stor høyde: ≤3000m (med forbedret isolasjon og optimert varmeavledning, valgfritt).

4. Installasjonssted

◦ Innendørs eller utendørs (utendørs installasjon krever IP23-beskyttelsesgrad, valgfritt; innendørs standard IP20).

- Hold deg unna brennbare, eksplosive, etsende gasser og støvkilder.

◦ Ingen kraftig vibrasjon (vibrasjonsakselerasjon ≤0,1 g) eller mekanisk påvirkning.

5. Ventilasjonstilstand

◦ Tilstrekkelig ventilasjonsplass: ≥0,5 m klaring rundt transformatoren for naturlig luftsirkulasjon (kritisk for ONAN kjøling).

◦ Unngå lukkede rom uten luftstrøm for å forhindre overoppheting.

6. Strømnettmiljø

◦ Frekvenskompatibilitet: 50 Hz / 60 Hz dobbel frekvens tilpasningsdyktig.

◦ Spenningsfluktuasjoner: ≤±5 % av nominell inngangsspenning (20KV) for å sikre stabil drift.

Hvilke problemer løser det?

I ekte kraftdistribusjonssystemer er utstyrssvikt ofte forårsaket av ustabil spenning, overbelastningsstøt og varmeakkumulering.

Denne transformatoren er designet for å løse:

● Spenningsustabilitet i 20KV mellomspenningsnettverk

● Hyppig motorstartpåvirkning i industrielle systemer

● Problemer med overoppheting under kontinuerlig drift

● Energitap ved langsiktig kraftdistribusjon

● Upålitelig ytelse i tøffe utendørsmiljøer

Ved å løse disse problemene på systemnivå, sikrer det stabil og effektiv strømforsyning i krevende applikasjoner.

Vår fabrikk

Plateverksted

Folieviklingsverksted

Svinget verksted

Vikleovnsverksted

Transformatormonteringsverksted

Verksted for igangkjøring av transformator

Hvorfor velge oljenedsenket transformator?

Sammenlignet med tørrtransformatorer tilbyr oljenedsenkede transformatorer:

● Bedre varmeavledningsytelse

● Høyere overbelastningskapasitet

● Lengre driftslevetid

● Mer stabil ytelse under tung belastning

For 20KV distribusjonssystemer er oljenedsenket design ofte den foretrukne løsningen for utendørs og industrielle applikasjoner.

Kvalitetskontroll og produksjonssikring

Hver transformator er produsert under strenge kvalitetskontrollprosedyrer for å sikre stabil ytelse og sikkerhetsoverholdelse.

Testing inkluderer:

● Rutinemessig testing av elektrisk ytelse

● Testing av isolasjonsmotstand

● Temperaturøkningstest

● Testing av belastning og ubelastet tap

● Kortslutningsmotstandsevaluering

Produksjonen følger internasjonale standarder for å sikre pålitelighet i globale markeder.

Vedlikehold og levetid

100KVA 20KV trefaset oljenedsenket transformator er designet for lave vedlikeholdskrav. Med riktig installasjon og periodisk inspeksjon kan levetiden overstige 20–25 år.

Anbefalt vedlikehold inkluderer:

● Regelmessig kontroll av oljetilstanden

● Inspeksjon av terminaltilkobling

● Temperaturovervåking

● Rengjøring av eksterne komponenter

FAQ

1. Kan denne transformatoren fungere kontinuerlig i 24 timer?

Ja, den er designet for kontinuerlig drift under nominelle belastningsforhold.

2. Er 100KVA-transformatoren egnet for utendørs installasjon?

Ja, oljesenkede transformatorer egner seg for både innendørs og utendørs miljøer.

3. Kan spenningen tilpasses?

Ja, primær- og sekundærspenninger kan tilpasses basert på prosjektkrav.

4. Hva er hovedfordelen med 20KV systemkompatibilitet?

Den tillater stabil integrering i mellomspente distribusjonsnettverk med redusert overføringstap.

100KVA 20KV trefaset oljenedsenket transformator er en pålitelig og effektiv løsning for mellomspente kraftdistribusjonssystemer. Med sin sterke overbelastningskapasitet, design med lavt energitap og slitesterk oljenedsenket kjølestruktur, gir den stabil langsiktig ytelse for industri- og bruksapplikasjoner over hele verden.
