Hvordan forbedrer en 75KVA stangmontert transformator kraftfordelingen?

Artikkelsammendrag

Å velge riktig distribusjonstransformator innebærer mye mer enn å velge et tall som 75KVA. Transformatoren må samsvare med primærspenning, sekundærspenning, fasekonfigurasjon, forventet belastning, miljøforhold, beskyttelseskrav, installasjonsstruktur og gjeldende elektriske standarder. En riktig valgt 75KVA stangmontert transformator kan gi en effektiv og praktisk løsning der elektrisk kraft må transformeres nær forbrukspunktet.

I denne artikkelen undersøker vi hvordan en 75KVA-enhet fungerer, hvorfor dens kompakte stangmonterte konfigurasjon er nyttig, hvordan kjerne- og viklingsmaterialene påvirker ytelsen, hva effektivitetsspesifikasjoner betyr, og hvordan prosjektingeniører kan unngå vanlige dimensjonerings- og installasjonsfeil. Vi forklarer også hvordan Guangbian nærmer seg produksjon og tilpasning for forskjellige distribusjonsnettverk.

Innholdsfortegnelse

1. Forstå den 75KVA stangmonterte transformatoren
2. Hvordan en 75KVA stangmontert transformator fungerer
3. Kapasitet og fasekonfigurasjon
4. Valg av primær og sekundær spenning
5. Kjerne, viklinger, isolasjon og kjøling
6. Viktige ytelsesparametre
7. Hvor en 75KVA stangmontert transformator brukes
8. Hvordan velge riktig transformator
9. Installasjons- og vedlikeholdshensyn
10. Hvordan Guangbian støtter transformatorprosjekter
11. Ofte stilte spørsmål
12. Konklusjon

Artikkeloversikt

• Definer formålet og strukturen til en 75KVA distribusjonstransformator.
• Forklar den grunnleggende elektromagnetiske transformasjonsprosessen.
• Diskuter kapasitet, fase og spenningskompatibilitet.
• Undersøk materialene og kjølemetoden som påvirker driftssikkerheten.
• Forklar tomgangstap, lasttap, impedans og eksitasjonsstrøm.
• Identifiser passende applikasjoner og felles prosjektkrav.
• Gi en praktisk sjekkliste for valg og vedlikehold.
• Svar på vanlige spørsmål om innkjøp og ingeniørarbeid.

Forstå den 75KVA stangmonterte transformatoren

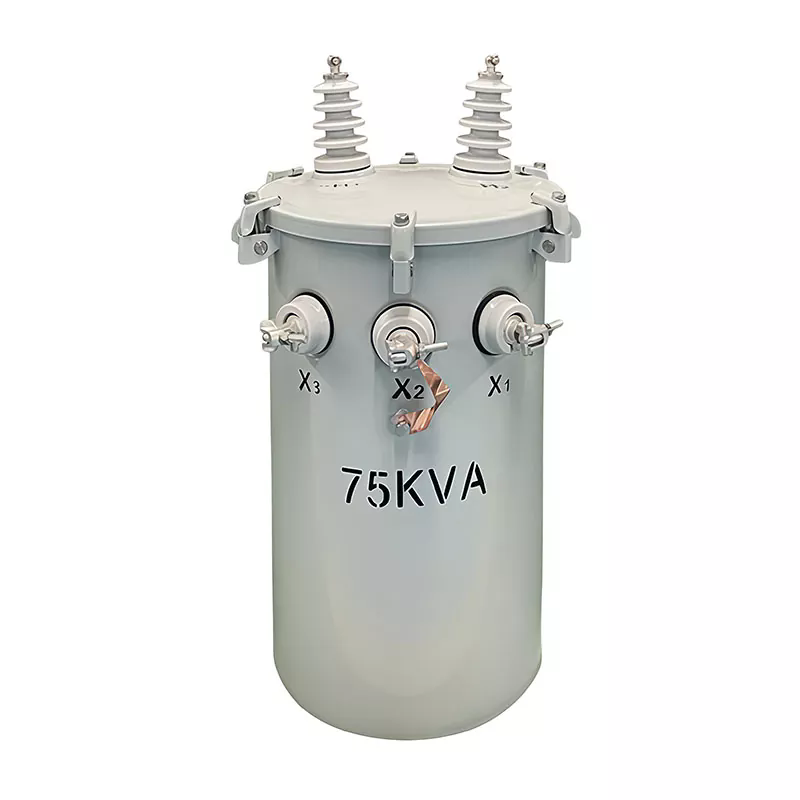

En 75KVA stangmontert transformator er en distribusjonstransformator beregnet på å redusere mellomspenningselektrisitet til en lavere spenning egnet for sluttbrukere. I motsetning til en stor transformatorstasjon installert på et fundament, er en stolpemontert enhet plassert på en verktøystolpe eller en passende overliggende distribusjonsstruktur. Dette arrangementet plasserer transformatoren nær den elektriske belastningen samtidig som arealbehovet minimeres.

Begrepet75KVAbeskriver transformatorens tilsynelatende effekt. KVA, eller kilovolt-ampere, representerer kombinasjonen av spenning og strøm som transformatoren er designet for å håndtere. Det bør ikke tolkes som en anbefaling om å bruke enheten kontinuerlig med maksimal karakter under alle forhold.

I praktisk distribusjonsplanlegging vurderer ingeniører normalt forventet etterspørsel, lastdiversitet, fremtidig utvidelse, omgivelsestemperatur, harmoniske og driftsforhold før de bestemmer om 75KVA gir tilstrekkelig kapasitet. Riktig lastvurdering er avgjørende fordi både vedvarende overbelastning og unødvendig overdimensjonering kan øke livssykluskostnadene.

Guangbian produserer 75KVA stangmonterte transformatorløsninger for ulike distribusjonskrav, inkludert tilpassede spenningskonfigurasjoner for internasjonale markeder. Produktet er designet for utendørs kraftdistribusjon og kan tilpasses i henhold til det elektriske anlegget og prosjektspesifikasjonene.

Hvordan en 75KVA stangmontert transformator fungerer

Driftsprinsippet er basert på elektromagnetisk induksjon. Elektrisk energi kommer inn i transformatorens primærvikling ved en høyere distribusjonsspenning. Vekselstrømmen produserer en skiftende magnetisk fluks inne i transformatorkjernen. Denne magnetiske fluksen induserer spenning i sekundærviklingen.

Forholdet mellom primær- og sekundærviklingen bestemmer spenningstransformasjonsforholdet. Hvis primærspenningen er betydelig høyere enn sekundærspenningen, reduserer transformatoren spenningen samtidig som den øker tilgjengelig strøm i henhold til effektforholdet og normale transformatortap.

En forenklet operasjonssekvens kan forstås som følger:

1. Mellomspenningselektrisitet kommer inn i primærviklingen.
2. Vekselstrøm etablerer magnetisk fluks i kjernen.
3. Den magnetiske fluksen induserer spenning i sekundærviklingen.
4. Sekundærviklingen leverer elektrisk kraft med lavere spenning.
5. Transformatorolje overfører varme bort fra de aktive komponentene.
6. Beskyttelses- og overvåkingskomponenter bidrar til sikker drift.

Fordi transformatoren er installert utendørs, er dens kapsling, isolasjonssystem, tetning, korrosjonsbestandighet og værbeskyttelse viktige deler av langsiktig ytelse. En teknisk korrekt elektrisk design krever fortsatt passende mekanisk og miljømessig beskyttelse.

Kapasitet og fasekonfigurasjon

Kapasitet er en av de første spesifikasjonene kjøpere bør verifisere, men den bør alltid evalueres sammen med fasekonfigurasjon. En enfaset 75KVA transformator er egnet for visse bolig-, belysnings- og små kommersielle distribusjonssystemer, mens trefaseutstyr normalt velges når nettverket krever trefaselaster eller industriell kraft.

En viktig feil er å anta at hver 75KVA transformator har identiske elektriske egenskaper. KVA-vurderingen identifiserer kun kapasitet. Spenning, fase, frekvens, tilkoblingskonfigurasjon, impedans, isolasjonsnivå og gjeldende standarder må også spesifiseres.

Valg av primær og sekundær spenning

Spenningskompatibilitet er kritisk når du kjøper en stangmontert transformator. For eksempel kan en konfigurasjon designet for en nettspenning bare kobles til et annet nettverk uten å bekrefte at isolasjonssystem, viklingsarrangement, tilbehør og klassifiseringer er passende.

En representativ Guangbian 75KVA-konfigurasjon bruker et primærspenningsarrangement på 4160 Grd Y / 2400V og en sekundær utgang på 120/240V. Slike verdier er applikasjonsspesifikke og bør ikke behandles som universelle spesifikasjoner for hver 75KVA transformator.

Tappposisjoner kan også være viktige når den innkommende spenningen varierer. En riktig valgt uttakskonfigurasjon lar ingeniører kompensere for visse forsyningsspenningsforhold mens de opprettholder en passende sekundærspenning. Det nøyaktige tappområdet skal alltid bekreftes mot prosjektspesifikasjonen før bestilling.

Kjerne, viklinger, isolasjon og kjøling

Transformatoreffektivitet og levetid avhenger sterkt av de aktive materialene og produksjonskvaliteten. Kjernen gir den magnetiske banen, mens viklingene overfører elektrisk energi mellom høyspennings- og lavspentsiden.

Guangbians refererte 75KVA-konfigurasjon bruker kobberviklinger og kornorientert silisiumstål for kjernen. Kobber har høy elektrisk ledningsevne og er mye brukt der effektiv strømoverføring og termisk ytelse er viktig. Kornorientert elektrisk stål bidrar til å redusere magnetiske tap når det behandles og monteres riktig.

Enheten bruker en oljenedsenket design med ONAN-kjøling, som betyr Oil Natural, Air Natural. Transformatorolje sirkulerer naturlig ettersom den absorberer varme fra kjernen og viklingene. Varme overføres deretter gjennom tankoverflaten til luften rundt. Fraværet av tvangspumper eller vifter kan forenkle kjølesystemet og redusere antall hjelpekomponenter.

Olje-nedsenket utstyr krever imidlertid nøye oppmerksomhet til tankens integritet, tetning, foringer, oljetilstand og miljøvern. Regelmessig inspeksjon hjelper til med å identifisere lekkasje, korrosjon, overoppheting eller forringede forbindelser før disse problemene blir store feil.

Viktige ytelsesparametre

Et transformatordatablad inneholder flere verdier som direkte påvirker driftsytelsen. Å forstå disse tallene hjelper innkjøpsteam med å sammenligne produkter mer nøyaktig i stedet for kun å fokusere på innkjøpsprisen.

Lavere tap kan bidra til bedre livssykluseffektivitet, spesielt for transformatorer som forblir strømførende i lange perioder. Dette er grunnen til at ubelastet tap fortjener oppmerksomhet selv når den tilkoblede belastningen varierer betydelig i løpet av dagen.

Impedans er like viktig for systemdesign. Det påvirker spenningsfallet under belastning og tilgjengelig strøm under feil. Beskyttelsesingeniører bør derfor bruke produsentens verifiserte impedansverdi når de koordinerer oppstrøms og nedstrøms beskyttelsesutstyr.

Hvor en 75KVA stangmontert transformator brukes

En 75KVA kapasitet kan passe til et bredt spekter av mindre distribusjonskrav. Den kompakte overliggende installasjonen gjør den spesielt nyttig der tilgjengelighet, installasjonskostnader og nærhet til lasten er viktige hensyn.

• Boligsamfunn:å levere strøm med lavere spenning til grupper av boliger der den beregnede etterspørselen er hensiktsmessig.
• Landlig elektrifisering:støtte elektrisitetstilgang i områder hvor overheaddistribusjon fortsatt er praktisk.
• Gate- og områdebelysning:gi lokal lavspentdistribusjon for belysningsnettverk.
• Små kommersielle anlegg:betjener butikker, kontorer, servicebygg og andre moderate elektriske belastninger.
• Skoler og offentlige fasiliteter:gir lokal fordeling der lastprofilen samsvarer med transformatorens kapasitet.
• Små industrielle applikasjoner:støtte egnede hjelpe- eller industribelastninger med lavt behov.
• Infrastrukturprosjekter:å tilby lokalisert krafttransformasjon for utvalgte offentlige prosjekter og bruksprosjekter.

Den mest passende applikasjonen avhenger av den faktiske lastberegningen. En transformator bør ikke velges bare fordi 75KVA virker nær forventet forbruk. Startstrømmer, motorbelastninger, sesongmessig etterspørsel, effektfaktor, fremtidig utvidelse og lastdiversitet bør alle vurderes.

Hvordan velge riktig transformator

Å velge riktig 75KVA stangmontert transformator starter med å definere det komplette elektriske miljøet. Følgende sjekkliste kan hjelpe kjøpere med å unngå kostbare spesifikasjonsfeil.

1. Beregn forventet belastning.Bestem normal etterspørsel, toppbehov, motorstartkrav og potensiell fremtidig utvidelse.
2. Bekreft primærspenningen.Tilpass transformatoren til forsyningsnettverket.
3. Bekreft sekundærspenningen.Sørg for at utgangen samsvarer med det tilkoblede utstyret og det lokale elektriske systemet.
4. Velg riktig fasekonfigurasjon.Enfase- og trefasesystemer har ulike applikasjonskrav.
5. Sjekk frekvens.Kontroller at transformatoren er designet for nettverksfrekvensen.
6. Gjennomgå impedansen.Bekreft kompatibilitet med feilstrømberegninger og beskyttelseskoordinering.
7. Gjennomgå isolasjonskrav.Vurder systemspenningen og miljøforholdene.
8. Vurder installasjonsmiljøet.Temperatur, fuktighet, høyde, vind, salteksponering, støv og korrosjon kan påvirke designkravene.
9. Sjekk gjeldende standarder.Sørg for at transformatordokumentasjonen og testingen oppfyller kravene til destinasjonsmarkedet.
10. Diskuter tilpasning før produksjon.En produsent bør bekrefte tekniske parametere i stedet for å stole på antakelser.

Installasjons- og vedlikeholdshensyn

Riktig installasjon er avgjørende for pålitelig transformatordrift. Stolpemontert utstyr må støttes av en egnet konstruksjon som er i stand til å håndtere den mekaniske vekten og miljøkreftene. Elektriske klaringer, jording, lederforbindelser, beskyttelsesenheter og tilgang for vedlikehold må også vurderes i henhold til gjeldende lokale krav.

Før strømtilførsel skal teknikere verifisere navneskiltinformasjonen, tilkoblinger, jording, isolasjonstilstand, mekaniske festemidler, foringer og beskyttende komponenter. Testprosedyrer bør følge prosjektspesifikasjonen og gjeldende standarder.

Etter igangkjøring kan rutinemessige inspeksjoner bidra til å oppdage problemer under utvikling. Vedlikeholdspersonell bør være spesielt oppmerksom på:

• Oljelekkasje eller uvanlige oljenivåendringer
• Korrosjon på tanken, beslag eller monteringsutstyr
• Skadede eller forurensede bøssinger
• Løse elektriske koblinger
• Unormal temperaturøkning
• Uvanlig støy eller vibrasjoner
• Tegn på overoppheting eller misfarging
• Tilstand til jordforbindelser
• Skader forårsaket av hardt vær eller ytre påvirkning

Oljenedsenkede transformatorer krever spesiell oppmerksomhet til lekkasjekontroll. En liten lekkasje bør ikke bare ignoreres fordi det kan indikere forringelse av en tetning, bøssing, sveis, pakning eller tankkomponent. Rask undersøkelse kan redusere risikoen for skade på utstyr, avbrudd i tjenesten og miljøproblemer.

Hvordan Guangbian støtter transformatorprosjekter

Konsistens i produksjonen er spesielt viktig for distribusjonstransformatorer fordi små avvik i vikling, kjernemontering, isolasjon, forsegling eller testing kan påvirke langsiktig feltytelse. Guangbian følger en flertrinns produksjonsprosess for sine 75KVA stangmonterte transformatorløsninger.

Produksjonsarbeidsflyten inkluderer kjerneprosessering, viklingsproduksjon, tankfabrikasjon og sveising, vakuumtørking, montering, oljefylling og forsegling, elektrisk testing, sluttinspeksjon og pakking. Hvert trinn tar for seg et annet aspekt av transformatorpålitelighet.

Guangbian leverer også tilpassede transformatorløsninger for ulike markeder og distribusjonssystemer. For prosjekter som krever spesifikke spenningskonfigurasjoner, fasearrangementer, standarder, tilbehør eller dokumentasjon, bør tekniske krav bekreftes før produksjonen starter.

Ofte stilte spørsmål

Hva betyr 75KVA på en transformator?

75KVA er transformatorens tilsynelatende effekt. Den beskriver den elektriske kapasiteten til transformatoren i stedet for mengden energi den alltid vil forbruke. Faktisk driftsbelastning avhenger av tilkoblet utstyr, effektfaktor, lastprofil og systemforhold.

Er en 75KVA transformator egnet for strømfordeling i boliger?

Den kan være egnet for boligdistribusjon når den beregnede etterspørselen er kompatibel med transformatorens kapasitet og elektriske konfigurasjon. Ingeniører bør vurdere antall forbrukere, toppetterspørsel, mangfold, motorbelastninger, varme- og kjøleutstyr og potensiell fremtidig vekst.

Hvilken sekundærspenning kan en 75KVA polmontert transformator gi?

Sekundærspenningen bestemmes ikke av 75KVA-klassifiseringen alene. Det må spesifiseres i henhold til destinasjonselektriske system. En representativ Guangbian-konfigurasjon gir 120/240V sekundær utgang, men andre spenningskonfigurasjoner kan være nødvendig for forskjellige markeder.

Hvorfor brukes kobber til transformatorviklinger?

Kobber gir høy elektrisk ledningsevne og god termisk ytelse. Disse egenskapene gjør det til et mye brukt viklingsmateriale for distribusjonstransformatorer hvor pålitelig strømoverføring og effektiv drift er viktig.

Hva er ONAN-kjøling?

ONAN betyr Oil Natural, Air Natural. Transformatorolje sirkulerer naturlig da den absorberer varme fra kjernen og viklingene, mens varme overføres fra transformatortanken til luften rundt uten tvangspumper eller vifter.

Hva bør sjekkes før du kjøper en 75KVA transformator?

Kjøpere bør bekrefte nominell kapasitet, fase, primærspenning, sekundærspenning, frekvens, impedans, isolasjonskrav, kjølemetode, installasjonsmiljø, gjeldende standarder, tilbehør, testkrav og leveringsdokumentasjon.

Kan Guangbian tilpasse en 75KVA stangmontert transformator?

Guangbian kan tilby tilpassede transformatorløsninger basert på prosjektkrav. Kunder bør oppgi detaljerte elektriske spesifikasjoner og destinasjonsmarkedskrav slik at ingeniørteamet kan bestemme riktig konfigurasjon.

Hvordan kan levetiden til en stolpemontert transformator forbedres?

Passende dimensjonering, korrekt installasjon, passende beskyttelse, riktig lasting, regelmessig inspeksjon, effektiv jording og umiddelbar oppmerksomhet på unormal temperatur, støy, oljelekkasje eller elektriske forhold kan alle bidra til pålitelig langsiktig drift.

Konklusjon

En 75KVA stangmontert transformator kan være en effektiv løsning for lokalisert mellomspenning til lavspent strømfordeling når dens elektriske og mekaniske spesifikasjoner er riktig tilpasset prosjektet. Den overliggende installasjonen kan redusere arealbehovet, mens et oljenedsenket ONAN-kjølesystem gir en enkel tilnærming til varmestyring for utendørs bruk.

Kapasitet alene bør imidlertid aldri avgjøre kjøpsbeslutningen. Primær- og sekundærspenning, fasekonfigurasjon, frekvens, impedans, tap, isolasjon, miljøforhold, installasjonsstruktur, beskyttelse og gjeldende standarder påvirker alle om en transformator vil fungere pålitelig i feltet.

Guangbiankombinerer erfaring fra transformatorproduksjon med tilpassede produktløsninger for ulike distribusjonsnettverk og internasjonale applikasjoner. Fra kjerne- og viklingsproduksjon til tankfabrikasjon, tørking, oljefylling, elektrisk testing og sluttinspeksjon, bidrar hvert trinn til påliteligheten til den ferdige transformatoren.
