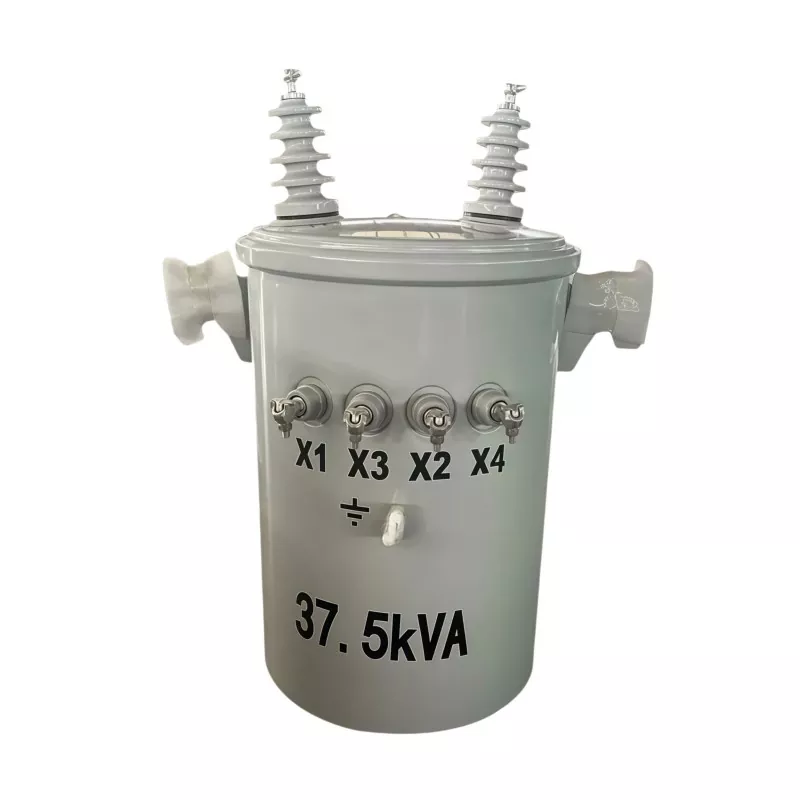

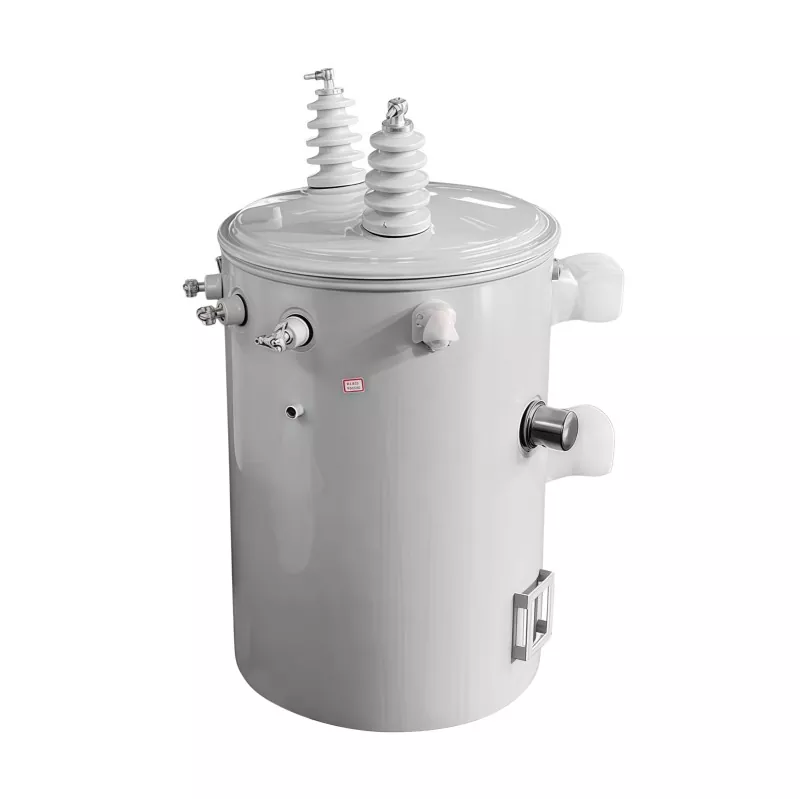

37,5KVA stangmontert transformator

En 37,5KVA polmontert transformator er en elektrisk distribusjonstransformator installert på verktøystolper for å redusere mellomspenningselektrisitet fra kraftledninger til lavere brukbar spenning for bolig-, kommersielle, landbruks- og lette industrielle kraftapplikasjoner. Med en nominell kapasitet på 37,5 kilovolt-ampere (KVA), brukes den ofte i overliggende kraftdistribusjonssystemer for å gi stabil, effektiv og pålitelig strømforsyning i urbane og landlige områder. Den kompakte stangmonterte designen hjelper til med å spare bakkeplass, forenkler installasjonen og støtter kostnadseffektive strømdistribusjonsnettverk.

Arbeidsprinsipp

En stangmontert transformator fungerer basert på prinsippet om elektromagnetisk induksjon.

Høyspenningsinngang

Middels eller høyspent elektrisitet tilføres primærviklingen gjennom overliggende distribusjonsledninger.

Generering av magnetfelt

Når vekselstrøm flyter gjennom primærviklingen, skaper den et skiftende magnetfelt i transformatorkjernen.

Spenningstransformasjon

Dette magnetfeltet induserer spenning i sekundærviklingen. Basert på vindingsforholdet mellom viklinger trappes spenningen ned til et lavere brukbart nivå.

Stabil utgangsforsyning

Den transformerte lavspenningselektrisiteten leveres deretter til bolig-, kommersielle eller industrielle brukere med stabil ytelse.

Søknader

En 37,5KVA stangmontert transformator er designet for distribusjonssystemer med lav til middels belastning, og trapper effektivt ned mellomspenningselektrisitet til brukbar lavspenning for sluttbrukere. Det er mye brukt i følgende scenarier:

Strømdistribusjon til boliger

Ideell for boligområder, landlige hus og små samfunn, og gir stabil strøm til belysning, hvitevarer og daglig strømforbruk.

Landlige elektrifiseringsprosjekter

Vanligvis brukt i landlige nettutvidelser og strømforsyningssystemer i fjerntliggende områder på grunn av den enkle installasjonen og lave vedlikeholdskravene.

Landbrukskraftsystemer

Egnet for gårder, vanningssystemer, husdyranlegg og drivhus, som driver vannpumper, motorer og landbruksmaskiner.

Små kommersielle fasiliteter

Mye brukt i små kontorer, butikker, bensinstasjoner, verksteder og lagringsanlegg for stabil kommersiell strømforsyning.

Lett industrielle applikasjoner

Brukes i små fabrikker, prosessverksteder og vedlikeholdsanlegg med moderat kraftbehov.

Midlertidige strømforsyningsprosjekter

Vanlig på byggeplasser og midlertidige utendørs ingeniørprosjekter som krever fleksibel og pålitelig kraftfordeling.

La oss gå gjennom hvordan GUANGBIAN faktisk bygger en.

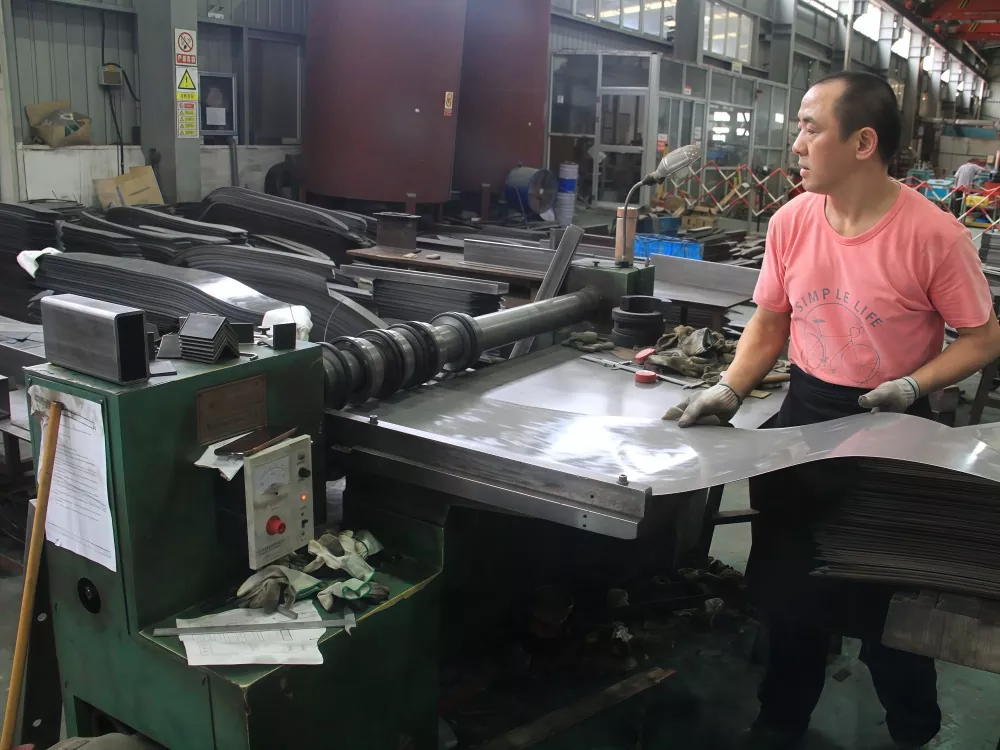

Trinn 1: Kjernefabrikasjon

Kjernen starter med kornorientert silisiumstål. Flotte magnetiske egenskaper, men det er sprøtt - du kan ikke stemple det som vanlig stål.

Vi kutter arkene til bestemte dimensjoner, og stabler dem lag for lag på spesialutstyr. Hvert lags skjøter er forskjøvet fra det under, noe som holder luftspalter i den magnetiske banen til et minimum. Når vi når måltykkelsen, blir hele stabelen klemt fast og vakuumimpregnert for å låse alt på plass.

Produksjonsprosessen for transformatoren avhenger av dette trinnet. Stabelfaktor, flathet på overflaten, klemtrykk – gå glipp av noen av disse, og tap uten last vil gå over spesifikasjonene.

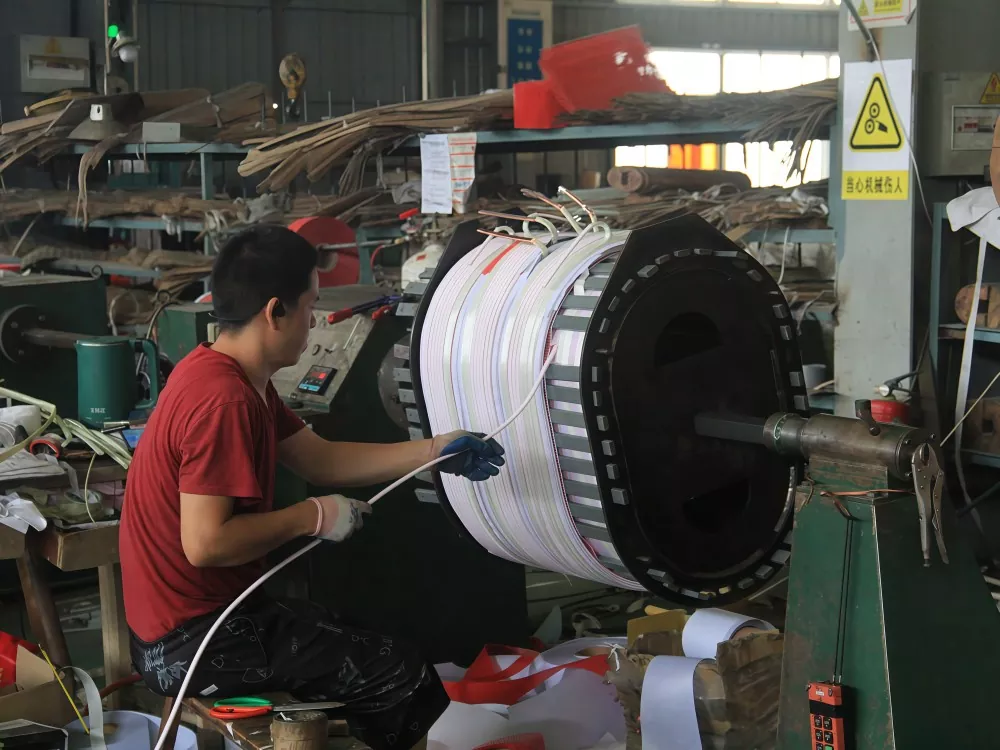

Trinn 2: Vikling

Det er her det blir kritisk. Den svingete butikken kjører med kontrollert temperatur og fuktighet. Operatører sitter ved viklingsmaskiner og mater kobbertråd inn på spoleformeren, sving for tur, og holder den jevn og stram.

GUANGBIANs 37,5 kva stangmonterte transformator bruker ren kobbervikling – ikke aluminium. Vi produserer disse på vårt anlegg i Kina, og hver detalj betyr noe: trådmåler, antall omdreininger, lagmønster. Vinden er for løs, spolen mangler mekanisk styrke. Vind for tett, du knuser isolasjonen.

Når spolen er viklet, går den gjennom vakuumimpregnering. Isolerende lakk siver inn i hvert gap, låser svingene på plass og gir viklingen både dielektrisk styrke og bedre varmeavledning.

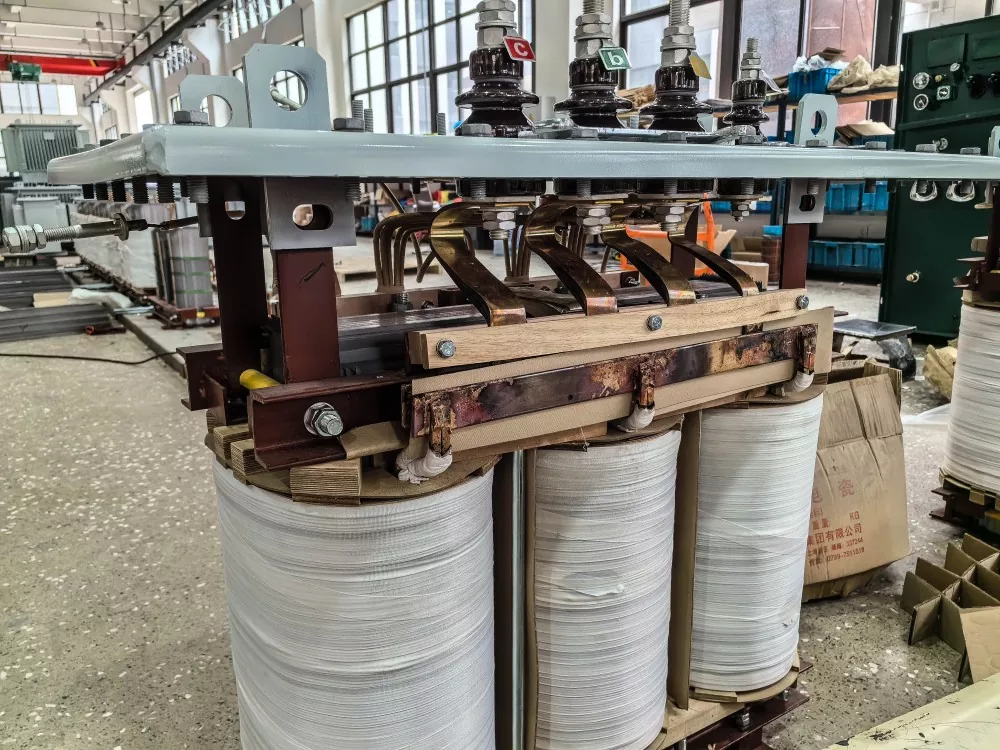

Trinn 3: Kjerne- og spolemontering

Sårspolene glir på kjernebena. Isolasjonsavstandsstykker går inn, ledninger kobles til, og hele den aktive delen tar form. Avstander mellom viklinger må oppfylle standard – ingen snarveier her.

Når den er satt sammen, går den aktive delen gjennom transformatorfabrikktesting med en gang: tåler spenningstest og DC-motstandsmåling. Alt som er av, selv litt, blir fanget på dette stadiet.

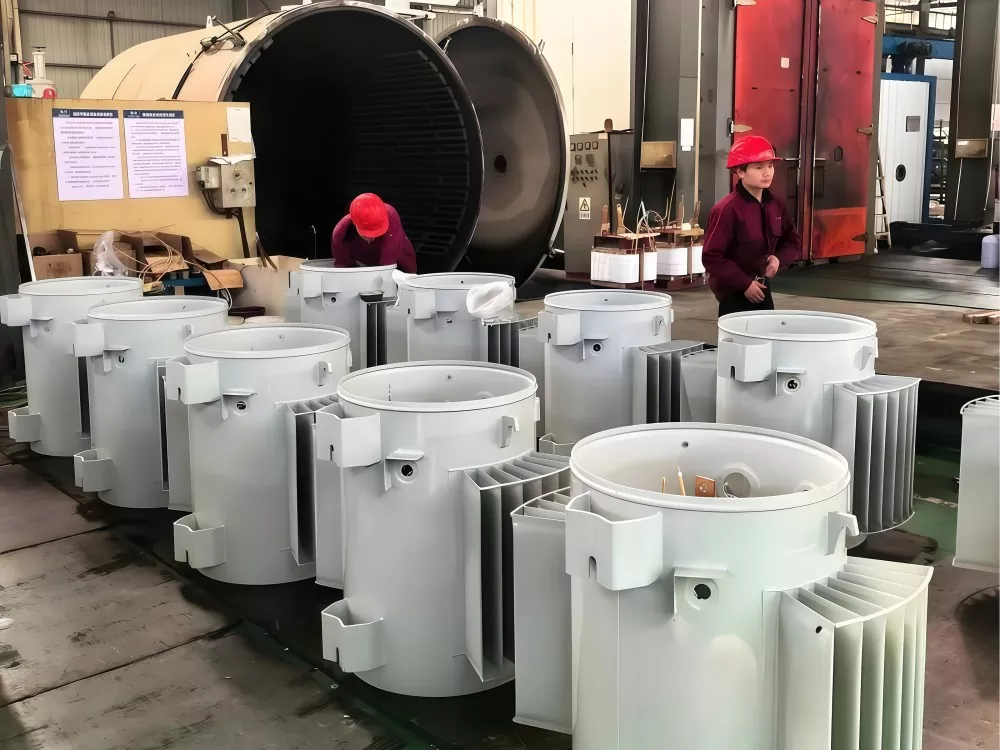

Trinn 4: Tankmontering

Aktiv del består inspeksjon? Den blir senket ned i tanken. Tanken er transformatorens skall - fylt med isolasjonsolje som gjør dobbeltbruk: dielektrisk barriere og kjølevæske.

Vi bruker høyverdig mineralsk isolasjonsolje på GUANGBIAN. Dehydrert og avgasset før den går inn. Selve tanken er sveiset konstruksjon, og hver sveisesøm blir røntgeninspisert. Ingen lekkasjer tillatt.

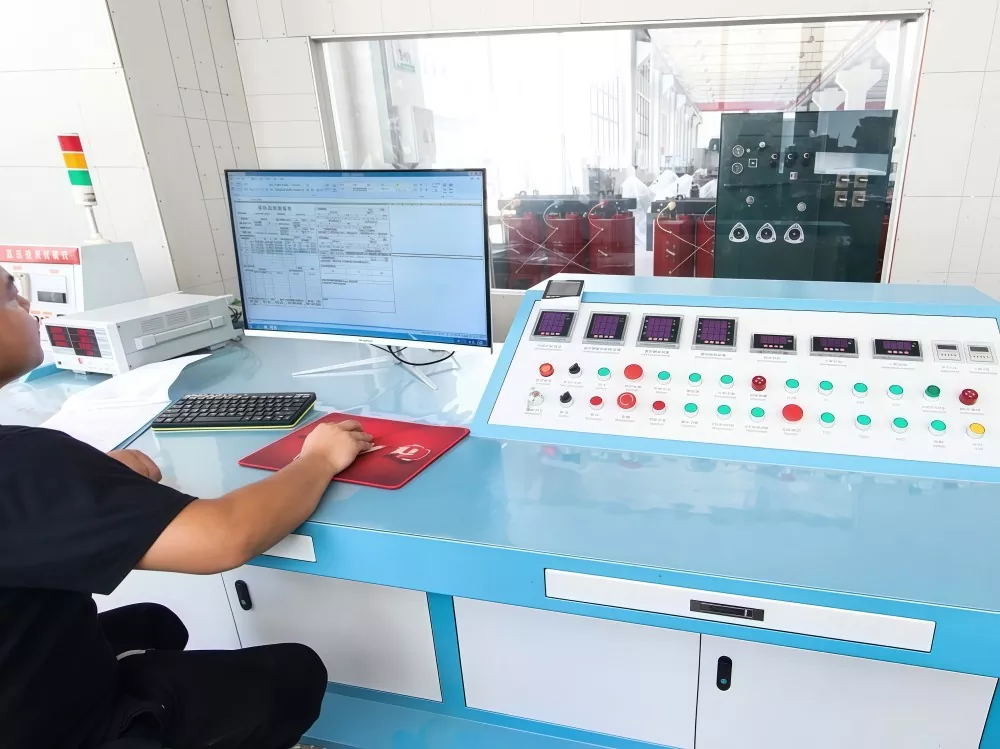

Trinn 5: Avsluttende testing

Før en enhet forlater fabrikken, kjører den gjennom en full testrutine:

Test uten belastning: Vi slår den på uten at det er noe tilkoblet på sekundærsiden. Strøm- og tapsavlesninger forteller oss om kjernen oppfører seg. På en 37,5 kva stangmontert transformator må tomgangstap komme inn på ≤113W eller lavere.

Lasttest: Sett full belastning på den og se på tallene. Lasttapet forblir på ≤413W, og temperaturstigningen går ikke over 65°C.

Tåler spenningstest: 21kV ved strømfrekvens på HV-viklingen i ett helt minutt. 10kV på LV-siden. Holder isolasjonen går vi videre.

Impulsspenningstest: En 60kV spike treffer primæren, 30kV treffer sekundæren. Dette forteller deg om kobberviklingstransformatoren kunne takle en ekte lynhendelse.

Isolasjonsoljetest: Nedbrytningsspenning, fuktighetsinnhold, spredningsfaktor - hver enkelt må bestå.

Klarer hver test? Da – og først da – får den fabrikkmerket.

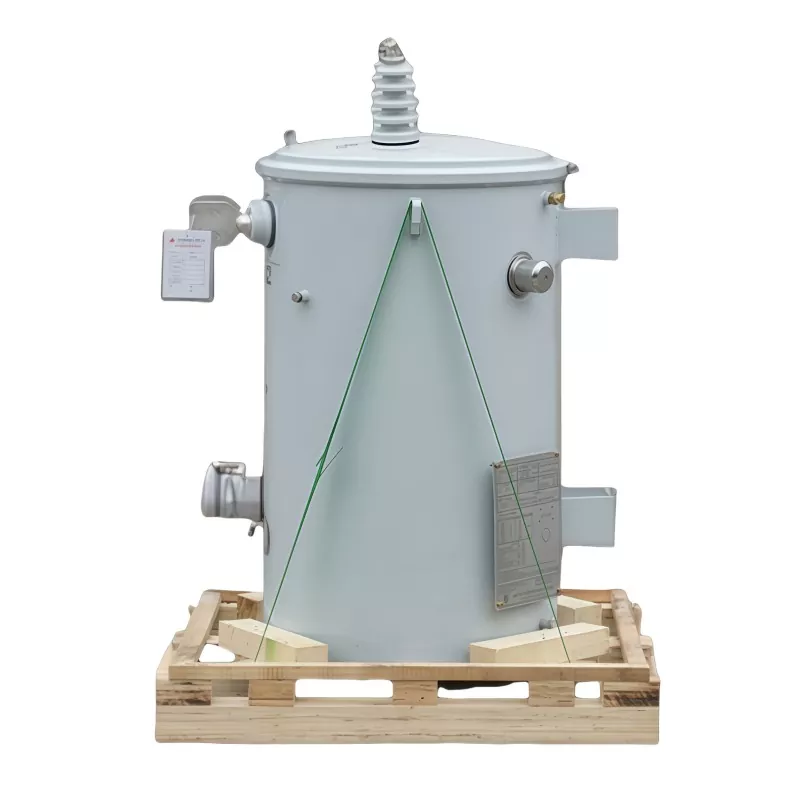

Trinn 6: Pakking og frakt

Bestått alle tester? Transformatoren får et fuktsikkert deksel, festet på en trepall og klargjort for forsendelse. Hver GUANGBIAN-enhet har et unikt serienummer – synlig på navneskiltet og basen. Spor det nummeret, og du vil finne produksjonsdatoen, testregistreringer, til og med hvilken batch av råvarer som gikk inn i den.

Nå får du bildet. En 37,5 KVA stangmontert transformator er ikke bare metall og ledning slengt sammen. Produksjonsprosessen for transformatorer involverer ekte håndverk og ekte mennesker som tar hensyn ved hvert trinn. Pris betyr noe, men produksjonsevne og kvalitetskontroll betyr mer.

Hvorfor bruke en stangmontert transformator?

Sammenlignet med bakkemonterte transformatorer, tilbyr polmonterte transformatorer flere betydelige fordeler:

Plassbesparende installasjon

Installert på verktøystolper, eliminerer behovet for bakkeplass eller dedikerte transformatorrom.

Lavere infrastrukturkostnader

Reduserer byggekostnadene ved å unngå behovet for fundamenter, innhegninger eller ekstra sivile arbeider.

Effektiv for distriktsdistribusjon

Svært egnet for landlige og avsidesliggende områder der overliggende distribusjonsnettverk er ofte brukt.

Enkel vedlikeholdstilgang

Montert i en passende høyde for inspeksjon, vedlikehold og utskifting, noe som reduserer nedetiden.

Forbedret sikkerhet

Forhøyet installasjon reduserer risikoen for utilsiktet kontakt, hærverk og miljøskader.

Pålitelig utendørsdrift

Designet med værbestandige og korrosjonsbestandige funksjoner for langsiktig utendørs ytelse.

Perfekt for overliggende strømnettverk

Mye brukt i overliggende distribusjonssystemer som en kostnadseffektiv og effektiv kraftløsning.

Vil du se det selv? GUANGBIAN produserer på vår fabrikk i Kina, og vi tar gjerne imot fabrikkbesøk. Ta kontakt for å planlegge en omvisning.
