SWER enkelpolsmontert transformator

SWER Single Pole Mounted Transformer fra Zhejiang Guangbian Electric Power Technology Co., Ltd er en høyeffektiv distribusjonsløsning designet for Single Wire Earth Return (SWER) landlige og eksterne kraftsystemer. Med over 20 års ekspertise innen transformatorproduksjon og full overensstemmelse med globale standarder, leverer Guangbian stabil, sikker og kostnadseffektiv spenningskonvertering for miljøer utenfor nettet og svake nett.

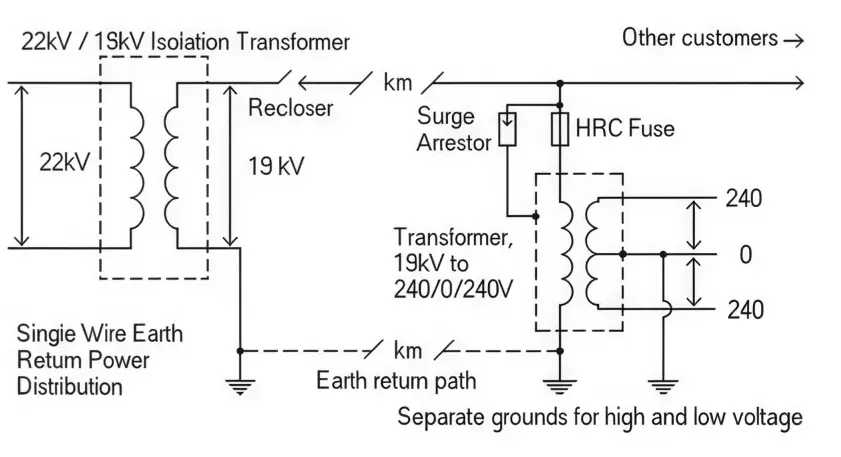

Hva er en SWER enkeltpolsmontert transformator?

En SWER enkeltpolsmontert transformator er en spesialisert polmontert distribusjonstransformator som brukes i enkeltleder jordretursystemer, vanligvis utplassert i landlige elektrifiseringsprosjekter der tradisjonell trefaset infrastruktur ikke er tilgjengelig.

Den reduserer effektivt distribusjonskraften for middels spenning til brukbar lavspenning for bolig-, landbruks- og små industrielle applikasjoner.

Den er mye brukt i fjernnett på grunn av:

● Forenklet installasjonsstruktur

● Reduserte infrastrukturkostnader

● Høy effektivitet i langdistansedistribusjon

● Sterk tilpasningsevne i landlige terreng

Hva gjør denne SWER-transformatoren annerledes?

De fleste standard transformatorer er ikke designet med SWER-driftsprinsipper i tankene. Resultatet? For tidlig isolasjonsbrudd, spenningsustabilitet, mislykkede inspeksjoner og drastisk forkortet levetid. GUANGBIAN konstruerte denne enheten spesielt for kravene til SWER-nettverk - eliminerer disse smertepunktene fra grunnen av.

Hva skiller denne enheten?

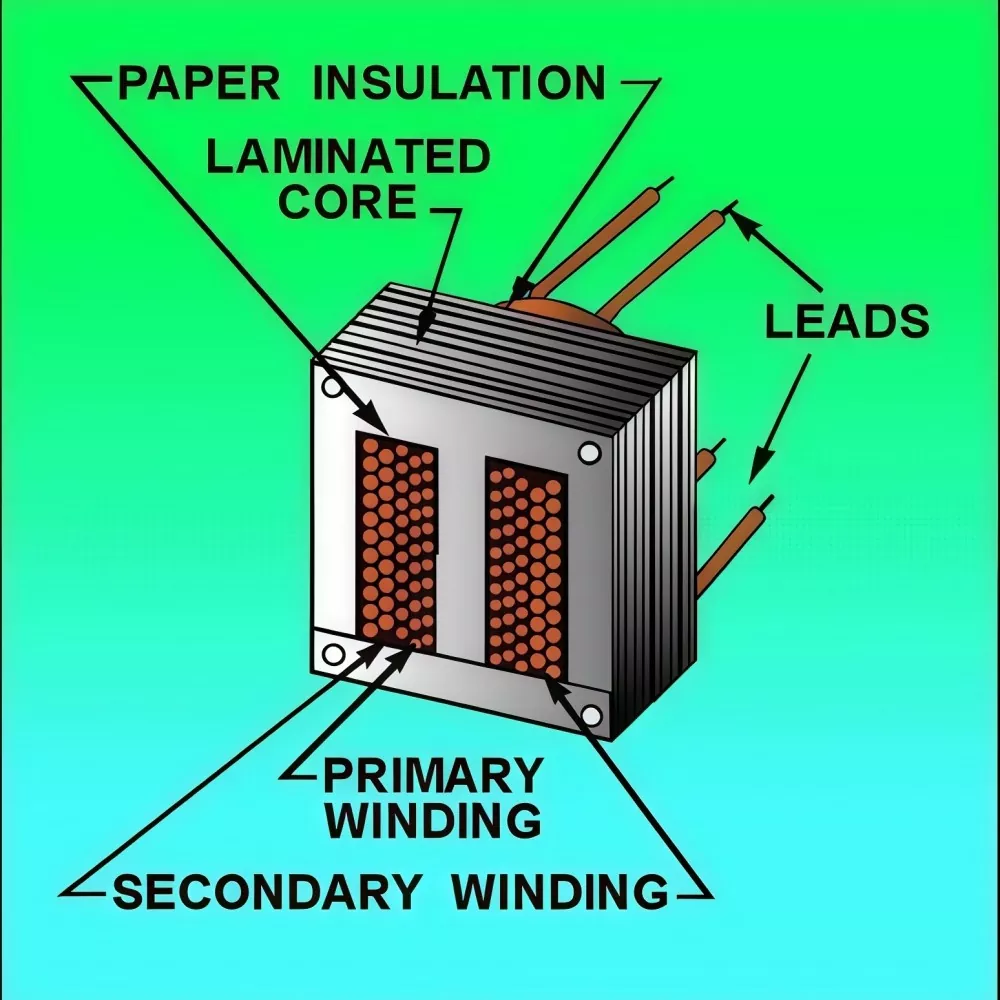

Vikledesign innstilt for SWER Duty:

Viklingen til SWER enkeltpolsmontert transformator er optimalisert for SWER-spesifikke spenningsforhold i stedet for å bruke en jevn isolasjonsstruktur.

Gradient isolasjonsdesign fra A-terminal (linje) til X-terminal (jord)

En terminal forsterket for kontinuerlig linjespenningsspenning

Progressiv isolasjon tilpasset faktiske viklingsspenningsnivåer

X-terminal forsterket for direkte poljording

Bygget for asymmetriske SWER-spenningsforhold, i motsetning til standard transformatorer

Denne designen forbedrer påliteligheten og isolasjonssikkerheten i landlige SWER-distribusjonssystemer.

Tradisjonelle enfasetransformatorer bruker jevn semi-isolasjon på tvers av begge terminalene. I SWER-plikt betyr dette at isolasjonsbelastningen i hovedsak dobles - og feil oppstår vanligvis innen 3–5 år. GUANGBIANs dedikerte tilnærming holder isolasjonsspenningen innenfor designgrensene gjennom transformatorens fulle levetid.

Hvordan jordingsoppsettet holder spenningen stabil?

● Overdimensjonert jordingsterminaltverrsnitt reduserer jordbanemotstanden og forbedrer strømreturstabiliteten

● Lavere motstand bidrar til å forhindre løs tilkoblingsrisiko og lokal overoppheting

● Sikrer en stabil SWER-strømbane med lukket sløyfe med utgangsspenningsfluktuasjoner innenfor ±2 %

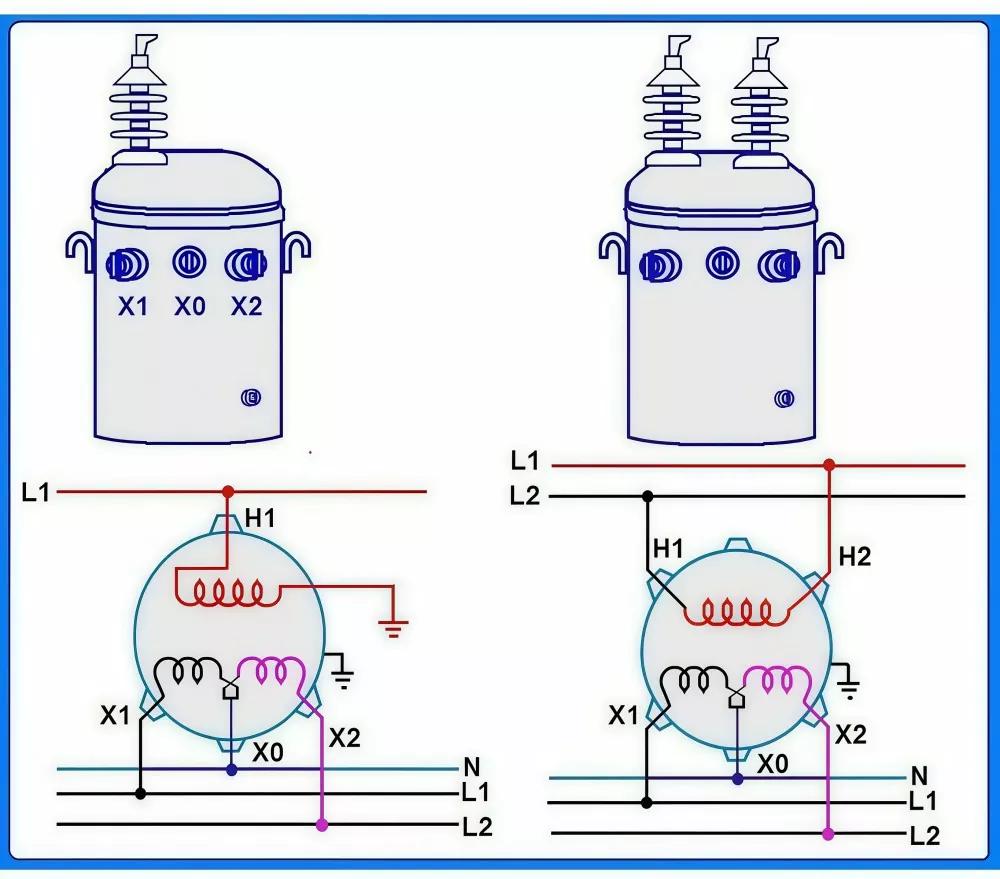

● Viklinger følger IEC A/X-terminalmerkingsstandarder, og forhindrer kablingsfeil som omvendt polaritet og sikrer korrekt SWER-installasjon

Langdistanse spenningsregulering:

● Utstyrt med en 5-posisjons ubelastet trinnkobler (18kV–20kV rekkevidde)

● Kompenserer for spenningsfall over lange SWER-fordelingslinjer

● Opprettholder stabil 240V utgang fra start til slutt på linjen

● Alle kraninnstillinger er fabrikkkalibrert i henhold til IECs nøyaktighetsstandarder

Dette sikrer konsistent ytelse og beskyttelse av nedstrømsutstyr i langdistanse landlige kraftnettverk.

Hvordan holder den seg under tøffe forhold?

Det oljenedsenkede forseglede huset holder vann og støv ute, håndterer temperatursvingninger og trekker på skuldrene av UV-eksponering. Den går fra -40°C helt opp til +55°C - så høye platåer, åpne beitemarker, skogkledde områder og ørkenleiligheter faller alle innenfor driftsvinduet uten noen spesielle modifikasjoner.

ONAN-kjøling – forkortelse for olje naturlig luft naturlig – er avhengig av ingen vifter, ingen pumper, ingenting som spinner eller slites ut. Etter at den er boltet til stangen, tar den seg stort sett av seg selv. For mannskaper som arbeider timer borte fra nærmeste servicebil, betyr det langt lavere vedlikeholdskostnader over enhetens levetid.

Oppfyller internasjonale standarder

Hver enhet er designet, bygget og testet i henhold til IEC 60076 – den globalt anerkjente standarden for krafttransformatorer. Papirarbeid og sporbarhet er på plass fra fabrikkgulvet.

Fullstendige fabrikktestrapporter følger med hver transformator – nyttig når du byr på prosjekter eller trenger å foreta en inspeksjon.

SWER-systemer ser enfase jordfeil annerledes enn standard nett. Denne transformatoren er vurdert til å ta 20 ganger nominell strøm i hele 2 sekunder under disse feilforholdene – når den er sammenkoblet med standard linjebeskyttelse, fjerner den feil raskt og holder skader ute av utstyret.

Hvor blir det brukt?

SWER enkeltpolet montert transformator er ideell for lavkost, langdistanse landlig og ekstern strømforsyning:

● Landlig elektrifisering: gir strøm til isolerte hjem med opptil ~70 % lavere linjebyggingskostnad sammenlignet med konvensjonelle systemer

● Eksterne ubemannede steder: telekomtårn, værstasjoner, skog-/brannovervåkingspunkter, grenseposter

● Landbruk: vanningspumper, husdyrsystemer, drivhus og spredt gårdsutstyr

● Bygge- og gruvedriftsleirer: midlertidig strøm for motorveier, jernbaner og gruvedrift før nettutvidelse

● Øyer og anlegg utenfor nettet: små feriesteder, rangerstasjoner og ekstern turistinfrastruktur

En praktisk løsning for områder hvor utbygging av konvensjonelle trefasenett ikke er kostnadseffektivt.

Hvorfor GUANGBIAN SWER-enheten yter bedre?

Standard transformatorer sliter ofte i SWER-systemer, noe som fører til isolasjonsbelastning, spenningsustabilitet og høyere vedlikeholdsbehov.

GUANGBIAN SWER enkeltpolet montert transformator er konstruert spesielt for SWER-drift:

● Spesialbygd viklings- og isolasjonsdesign for SWER-forhold

● Optimalisert jordingsstruktur for stabil returstrøm

● Forbedret spenningsstabilitet og systempålitelighet

● Reduserte vedlikeholdsproblemer og lengre levetid

● Enklere overholdelse av inspeksjonskrav

● Designet for virkelige SWER-applikasjoner, ikke tilpasset fra konvensjonelle transformatormodeller.

Globale standarder og kvalitetssikring

Zhejiang Guangbian Electric Power Technology Co., Ltd har bygget et sterkt teknisk grunnlag siden 2004, og utviklet seg fra en innenlandsk transformatorprodusent til en global leverandør.

Viktige fordeler inkluderer:

● 20+ års erfaring med transformatoringeniør

● Sertifisert ingeniørteam med internasjonal standardekspertise

● Multiverksted produksjonssystem som sikrer full prosesssporbarhet

● Kontinuerlig forbedring i design, effektivitet og overholdelse av sikkerhet

● Uavhengig eksportvirksomhet etablert i 2020

Dette sikrer at hver enkeltpolet SWER-transformator oppfyller globale forventninger til pålitelighet og sikkerhet.
