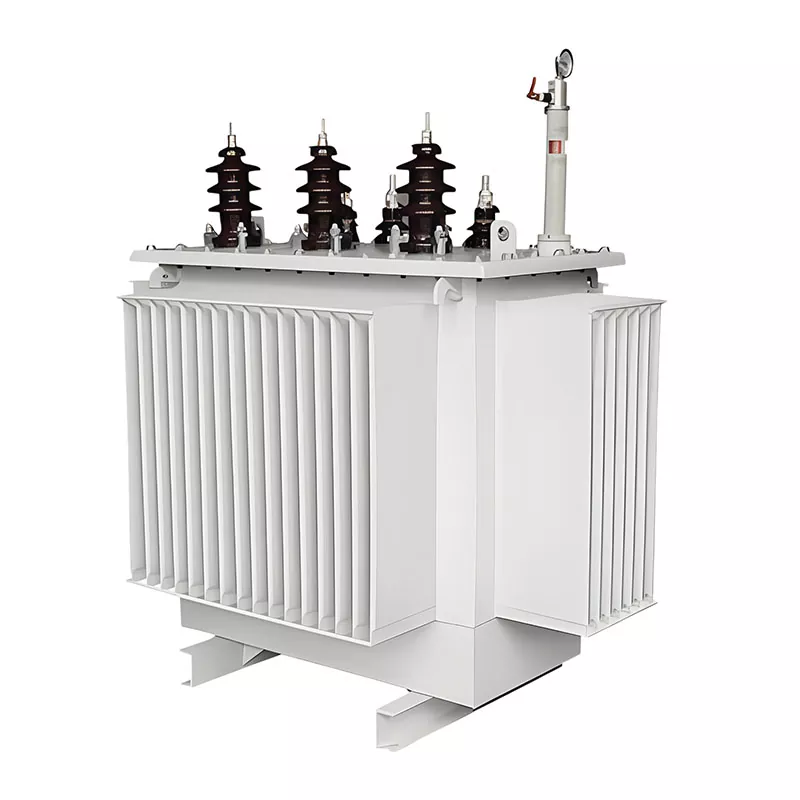

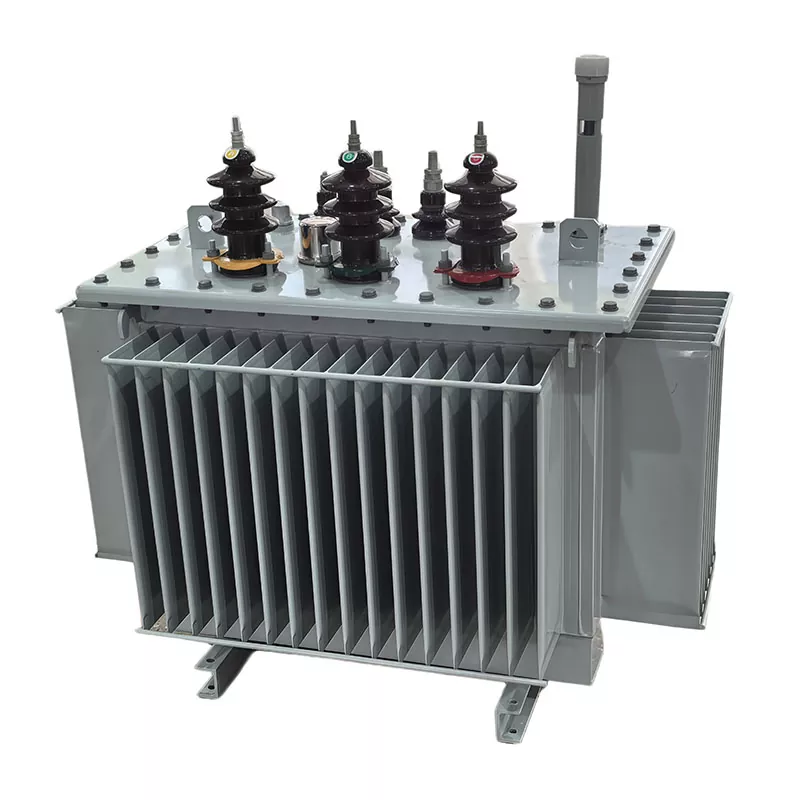

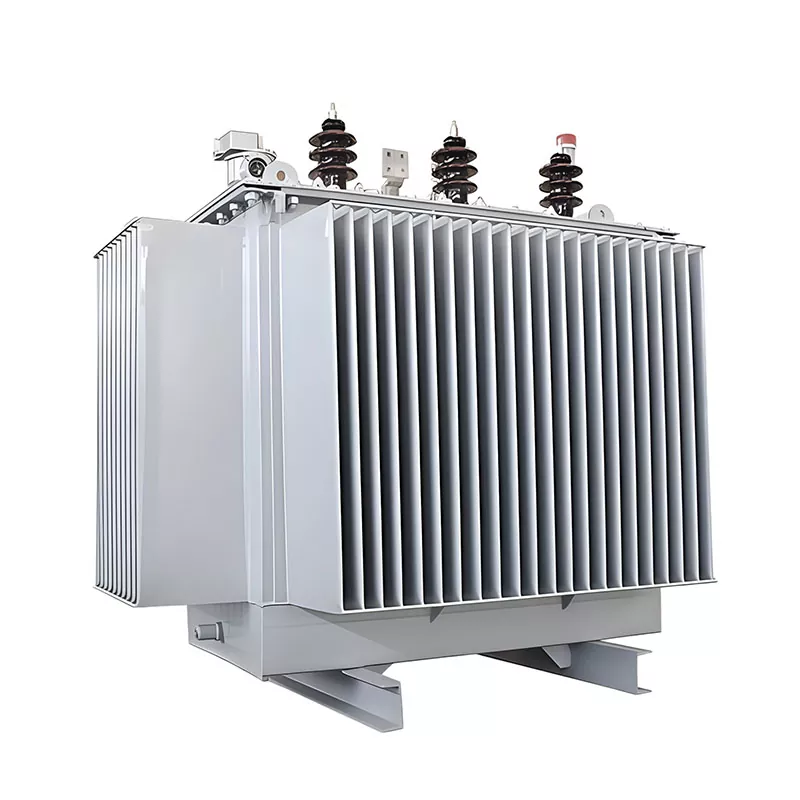

Erstatningstransformator i olje

En erstatningstransformator i olje er en type oljefylt krafttransformator som er spesielt utviklet for å erstatte en eksisterende transformator i et strømdistribusjonssystem, vanligvis på grunn av aldrende utstyr, feil, kapasitetsbegrensninger eller krav til effektivitetsoppgradering.

I motsetning til transformatorer som brukes i nye installasjoner, er en erstatningstransformator konstruert med sterkt fokus på systemkompatibilitet, fysisk utskiftbarhet og sømløs integrasjon med eksisterende elektrisk infrastruktur.

Engineering Definisjon

Fra et elektroteknisk perspektiv kan en erstatningsolje-nedsenket transformator defineres som:

En krafttransformator designet eller optimert i henhold til de eksisterende nettverksforholdene – slik som spenningsnivå, vektorgruppe, installasjonsdimensjoner og lastprofil – slik at den direkte kan erstatte en oljenedsenket transformator uten store endringer i det originale systemet.

Nøkkeltekniske egenskaper

En typisk erstatningstransformator er definert av følgende tekniske krav:

Spenningskompatibilitet:Matcher eksisterende systemnivåer som 6kV/0,4kV, 10kV/0,4kV, etc.

Utskiftbarhet for installasjon:Designet for å passe eksisterende fundamenter, kabelinngangspunkter og transformatorstasjonslayout

Vektorgruppetilpasning:Vanligvis Dyn11 eller identisk med den opprinnelige transformatorkonfigurasjonen

Koordinering av kortslutningsimpedans:Vanligvis utformet innenfor området 5–8 % for å sikre systemstabilitet

Ytelsesoptimalisering:Kan forbedre effektiviteten, redusere tap eller forbedre termisk ytelse sammenlignet med den erstattede enheten

Finn ut riktig størrelse først

Her er et eksempel: din nåværende belastning er 800kVA, og du legger til 400kVA med ny etterspørsel. Ta med en viss vekstmargin, og 1250-1600kVA er fornuftig. Ikke bare se på dagens tall – å gi litt takhøyde er alltid en sikker innsats.

Når du gjør beregning av transformatorkapasitet, må du huske på disse parameterne: spenningsnivået bør samsvare med ditt eksisterende system (som 10kV/0,4kV), vektorgruppen Dyn11 fungerer for de fleste kommersielle bruksområder, og en impedans på 5-8 % er standard. Hvis du er usikker, kan GUANGBIANs Kina-fabrikkteam gjennomgå oppsettet ditt og bekrefte spesifikasjonene før produksjon.

Hva skal forberedes før byttet?

Tre ting å sjekke:

1.Elektrisk vurdering — Kan samleskinnene og kablene dine håndtere høyere strøm? Trenger verneordningen justeringer?

2. Strukturkontroll — Fundamentstørrelse, tilgangsvei for innflytting av enheten, ventilasjonsforhold.

3. Verktøykoordinering — En kapasitetsoppgradering kan kreve endringer i innkommende forsyning. Få tillatelsen for strømstans sortert tidlig.

Hvis du planlegger et transformatorutskiftingsprosjekt, kan GUANGBIANs tekniske team fra fabrikken i Kina hjelpe deg med å vurdere disse elementene. Vi har håndtert lignende saker ved vårt produksjonsanlegg og vet hvilke detaljer som ofte blir oversett.

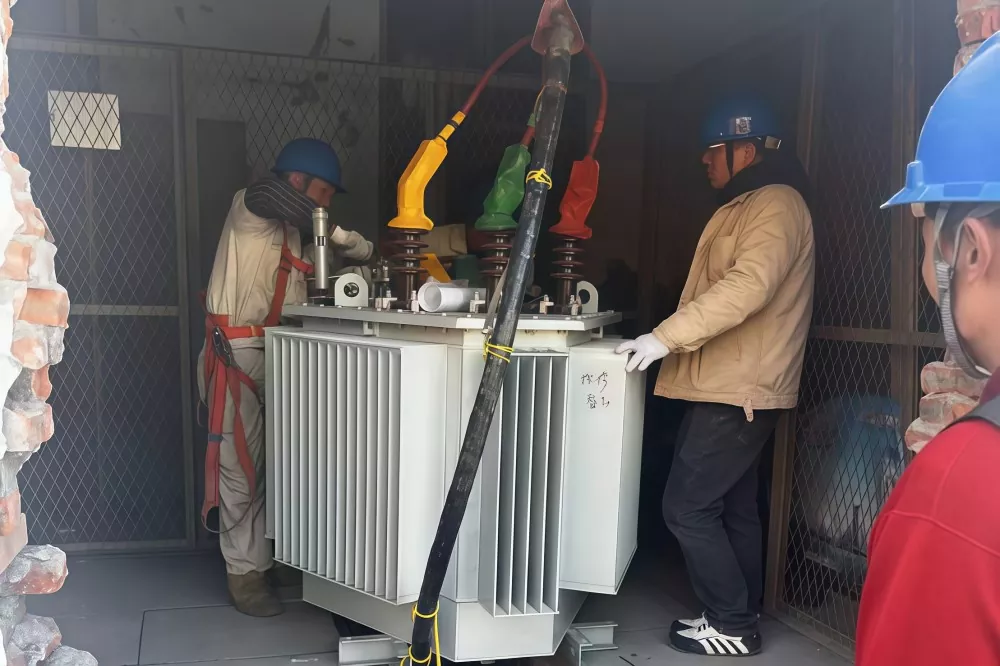

Installasjon og igangkjøring

Slå av → Koble fra → Fjern gammel enhet → Plasser ny transformator → Kabling → Testing → Energisett

Ikke hopp over testtrinnet: test av svingforhold, isolasjonsmotstand, vektorgruppeverifisering, motstandsmåling. Alt må passere før du slår på bryteren. I løpet av de første ukene, hold øye med temperaturen, lytt etter uvanlig støy, se etter vibrasjoner.

Hvor mye koster det?

For en 1250kVA-enhet kjører selve transformatoren $25.000–45.000. Med installasjon og modifikasjoner lander de totale prosjektkostnadene rundt $35.000–75.000. Hvis din eksisterende enhet har vært i drift i nesten 20 år, er det mer fornuftig å erstatte den med en ny enn å legge til en parallell enhet – mindre vedlikeholdsproblemer, bedre effektivitet.

Oppbevar testrapportene og as-built-tegningene etter installasjonen. Sjekk temperaturer kvartalsvis, gjør en oljeanalyse årlig (for oljefylte typer). Med riktig pleie bør dette utstyret fungere problemfritt i 20–30 år.

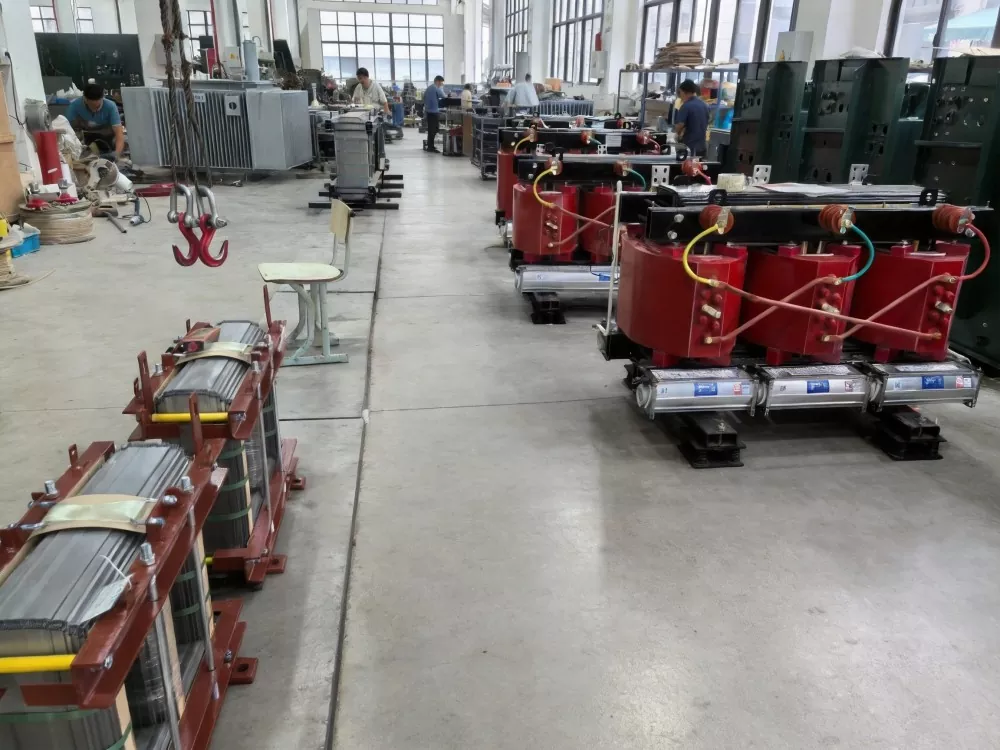

På GUANGBIANs fabrikk i Kina produserer vi transformatorer som er bygget for langsiktig kjøring. Enten du er i valgfasen av transformator eller trenger spesifikasjoner gjennomgått, kan teamet vårt hjelpe deg.

Forskjellen fra standard nyinstallasjonstransformatorer

FAQ

1. Hva er en erstatningstransformator i olje?

Det er en oljenedsenket transformator designet for å erstatte en eksisterende transformator i et driftskraftsystem. Den er bygget for å matche de originale elektriske forholdene slik at systemet kan fortsette å kjøre med minimal modifikasjon.

2. Når bør en transformator skiftes?

Utskifting er nødvendig når transformatoren er gammel (vanligvis 15–25+ år), ofte svikter, ikke kan møte gjeldende belastningsbehov eller har høye vedlikeholdskostnader

3. Hvordan velger jeg riktig kapasitet for utskifting?

Kapasiteten velges basert på gjeldende belastning, fremtidig utvidelse (vanligvis 15–25 % margin), og systemforhold som spenningsnivå og installasjonsbegrensninger.

4. Kan en erstatningstransformator øke kapasiteten?

Ja. En erstatningsenhet kan oppgraderes til høyere kapasitet, men eksisterende kabler, bryterutstyr og beskyttelsessystem må kontrolleres for kompatibilitet.

5. Hva må matche ved bytte av transformator?

Nøkkelparametere inkluderer spenningsforhold, vektorgruppe (vanligvis Dyn11), impedans (ca. 5–8%) og fysiske installasjonsdimensjoner.

6. Hvor lang tid tar utskiftingsprosessen?

Installasjon og utskifting tar vanligvis 1–3 dager, avhengig av forholdene på stedet, pluss ekstra tid for testing og igangkjøring.
