Artikkelsammendrag:En riktig konfigurert isolasjonstransformator kan forbedre strømfordelingssikkerhet, spenningstilpasning og utstyrsbeskyttelse i kommersielle og industrielle elektriske systemer. De50KVA tørr type isolasjonstransformator med MCCBkombinerer transformatorisolasjon, spenningskonvertering, integrert effektbryterbeskyttelse og praktiske installasjonsfunksjoner i én kompakt løsning. Med en 415V trefaseinngang, 220V trefase firelederutgang, kobberviklinger, klasse F-isolasjon, femposisjons spenningsuttak, IP23-beskyttelse og integrerte MCCB-er, er denne konfigurasjonen designet for applikasjoner der pålitelig strømforsyning og forenklet installasjon er viktig.
Innholdsfortegnelse
Hvorfor er en tørr type isolasjonstransformator viktig?
Hvordan forbedrer MCCB transformatorbeskyttelsen?
Hva er nøkkelspesifikasjonene?
Hvordan forbedrer fem-posisjons kraneveksleren spenningstilpasning?
Hvordan forenkler den integrerte designen installasjonen?
Hvor kan en 50KVA isolasjonstransformator brukes?
Hvordan verifiseres transformatorkvaliteten før levering?
Hva bør kjøpere sjekke før de bestiller?
Hvorfor velge denne transformatorkonfigurasjonen?
Hvorfor er en tørr type isolasjonstransformator viktig?
Elektrisk utstyr fungerer ikke alltid under ideelle strømforhold. Spenningsforskjeller mellom strømforsyningen og nedstrømsutstyr, elektriske forstyrrelser og behovet for galvanisk isolasjon kan alle påvirke systemets pålitelighet. En isolasjonstransformator av tørr type gir en praktisk måte å tilpasse spenningen på samtidig som den skaper elektrisk separasjon mellom primær- og sekundærkretsene.

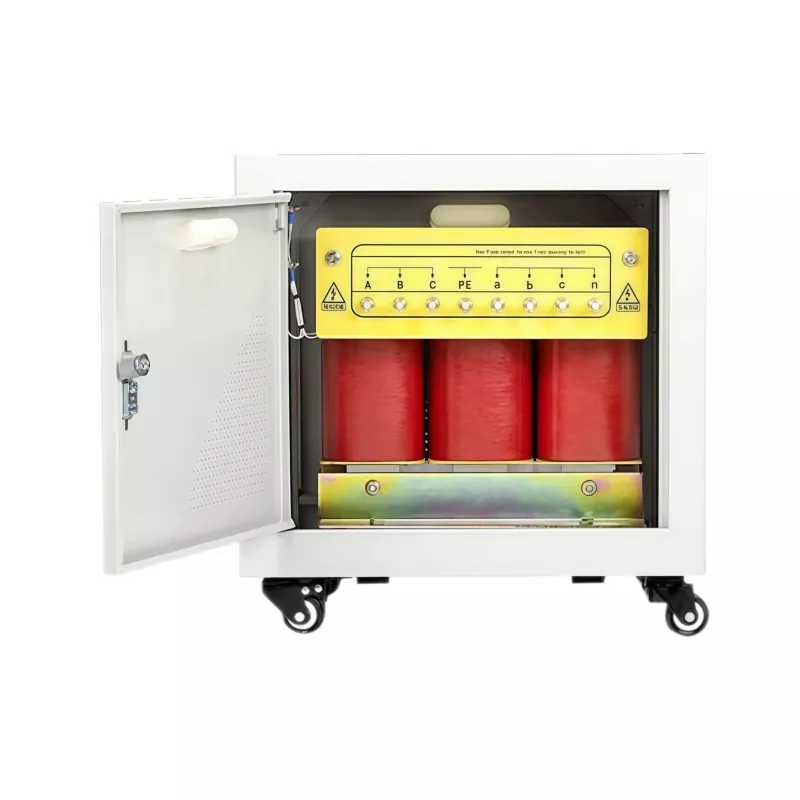

De50KVA tørr type isolasjonstransformator med MCCBfraGUANGBISKer designet rundt en 415V AC trefaseinngang og en 220V trefase firelederutgang. Dette gjør enheten egnet for applikasjoner som krever en kontrollert 220V trefaseforsyning fra en trefasekilde med høyere spenning.
I motsetning til oljenedsenkede transformatorer, bruker tørrtypedesign ikke isolerende olje som deres primære kjøle- og isolasjonsmedium. Dette kan gjøre dem attraktive for innendørs elektriske rom, kommersielle anlegg, produksjonsmiljøer og andre steder der en ren og relativt enkel installasjon foretrekkes.
Hvordan forbedrer MCCB transformatorbeskyttelsen?
En av de mest praktiske egenskapene til denne transformatorkonfigurasjonen er integreringen av støpte strømbrytere (MCCB). I stedet for å behandle transformatoren og verneutstyret som helt separate komponenter, innlemmer konstruksjonen beskyttelsesanordningene i transformatorkapslingen.
Enheten bruker MCCB-er på inngangs- og utgangssiden. Inngangssidebryteren er koblet til 415V-forsyningen, mens beskyttelsen på utgangssiden er anordnet for den trefasede firtråds sekundærkretsen.
Denne integrerte tilnærmingen kan gi flere praktiske fordeler:
- Reduserer behovet for ekstra eksternt beskyttelsesutstyr.
- Hjelper med å forenkle innkommende og utgående kabeltilkoblinger.
- Gir overstrøms- og kortslutningsbeskyttelse for tilhørende kretser.
- Skaper en mer organisert transformatorinstallasjon.
- Kan redusere lednings- og installasjonsarbeid på prosjektstedet.
- Lar transformatoren og beskyttelsesenhetene konfigureres som én koordinert enhet.
For industrielle kjøpere er disse detaljene viktige fordi installasjonens kompleksitet kan påvirke prosjekttiden, arbeidskravene og idriftsettelseseffektiviteten.
Hva er nøkkelspesifikasjonene?
Det er viktig å forstå den elektriske konfigurasjonen før du velger en transformator. Tabellen nedenfor oppsummerer hovedspesifikasjonene for denne 50KVA-konfigurasjonen.
| Parameter | Spesifikasjon |
|---|---|
| Nominell kapasitet | 50 KVA |
| Fase | 3 Fase |
| Inngangsspenning | 415V AC, 3-fase |
| Utgangsspenning | 220V, 3-fase 4-leder |
| Trykk på Posisjoner | 380V / 400V / 415V / 430V / 450V |
| Hyppighet | 50 Hz |
| Vikle materiale | Kopper |
| Isolasjonsklasse | Klasse F |
| Svingende temperaturstigning | ≤100°C |
| Støynivå | <60dB ved 1 meter |
| Innkapslingsbeskyttelse | IP23, ventilert |
| Innkapslingsmateriale | Rustfritt stål |
| Beskyttelse | MCCB på inngangs- og utgangssidene |
| Overvåking | Montert voltmeter |
Kombinasjonen av disse spesifikasjonene gjør transformatoren egnet for prosjekter der spenningskonvertering, elektrisk isolasjon og integrert beskyttelse må vurderes sammen i stedet for å kjøpes som ikke-relaterte komponenter.
Hvordan forbedrer fem-posisjons kraneveksleren spenningstilpasning?
Faktisk nettspenning kan variere mellom lokasjoner og driftsforhold. En transformator konstruert rundt kun én fast primærspenning kan derfor kreve ytterligere vurdering når den installeres i et område der forsyningsspenningen avviker fra den nominelle verdien.
Denne modellen har fem primærspenningsuttaksposisjoner:380V, 400V, 415V, 430V og 450V. Tappkobleren gir installasjonsteamet større fleksibilitet når transformatoren tilpasses tilgjengelig forsyning.
For eksempel, når de faktiske forsyningsforholdene avviker fra standard 415V-inngangen, kan et passende trykk velges for å opprettholde den tiltenkte sekundære spenningen. Denne funksjonen er spesielt nyttig for prosjekter der forsyningsspenningsforhold må vurderes under transformatorvalg.
Krankobleren er imidlertid en strømløs type. Transformatoren må være helt slått av før du endrer kranposisjonen. Den skal aldri justeres mens transformatoren er tilkoblet.
Hvordan forenkler den integrerte designen installasjonen?
Transformatorinstallasjon handler ikke bare om elektriske spesifikasjoner. Kabelføring, verneutstyr, tilgjengelighet, kapslingskonstruksjon og igangkjøring kan alle påvirke det endelige prosjektresultatet.
Den integrerte MCCB-konfigurasjonen reduserer mengden separat utstyr som ellers kan være nødvendig rundt transformatoren. Fabrikkledninger mellom transformatoren og dens beskyttelsesbrytere kan også bidra til å redusere mengden feltledninger som kreves under installasjonen.
Kapslingen i rustfritt stål er ventilert og klassifisert IP23. Enheten bruker også låsbare svingbare hjul med bremser, som kan gjøre posisjonering og bevegelse mer praktisk under installasjons- eller vedlikeholdsaktiviteter.
Et frontmontert voltmeter gir en enkel måte å observere spenning i lavspentrommet. Dette er nyttig under igangkjøring og rutinemessig inspeksjon fordi operatører kan kontrollere den angitte spenningen uten å kreve et separat eksternt målearrangement.
Hvor kan en 50KVA isolasjonstransformator brukes?
En kapasitet på 50KVA er passende for mange mellomstore elektriske applikasjoner der det kreves en kontrollert trefaseforsyning. Faktisk egnethet skal alltid bekreftes mot tilkoblet last, startstrøm, driftssyklus, miljøforhold og lokale elektriske krav.
Typiske applikasjonsmiljøer kan omfatte:
- Industrielle produksjonsanlegg
- Næringsbygg
- Fabrikk elektriske rom
- Automatisering og kontrollsystemer
- Maskiner strømforsyninger
- Utstyr som krever elektrisk isolasjon
- Verksteder og prosessanlegg
- Elektriske distribusjonssystemer som krever 415V til 220V konvertering
For prosjekter med sensitivt utstyr bør transformatoren vurderes som en del av det komplette kraftfordelingssystemet i stedet for å betraktes som en isolert komponent.
Hvordan verifiseres transformatorkvaliteten før levering?
Transformatorytelsen avhenger sterkt av viklingskvalitet, isolasjonsintegritet, elektrisk forholdsnøyaktighet og generell produksjonskonsistens. Av denne grunn bør testing være en viktig del av leverandørevalueringen.
I henhold til produktinformasjonen bruker GUANGBIAN en integrert transformatortestbenk før forsendelse. Testprosessen inkluderer kontroller relatert til viklingsmotstand, svingforhold, isolasjonsmotstand, ubelastetap og spenningsregulering.
Produksjonsprosessen følger også IEC-baserte testkrav for sendte enheter. En dokumentert testtilnærming gir kjøpere nyttige tekniske bevis ved gjennomgang av utstyr før installasjon.
For tilpassede bestillinger kan kjøpere også diskutere inspeksjonskrav og prosjektspesifikke spesifikasjoner med produsenten før produksjon. Dette er spesielt viktig når transformatoren må tilfredsstille et bestemt installasjonsmiljø eller elektrisk systemkonfigurasjon.
Hva bør kjøpere sjekke før de bestiller?
Å velge en transformator kun basert på dens KVA-klassifisering kan føre til en uegnet konfigurasjon. Innkjøpsteam bør gjennomgå de fullstendige elektriske og mekaniske kravene før de bekrefter en bestilling.
Nøkkelpunkter å verifisere inkluderer:
- Primærspenning:Bekreft tilgjengelig forsyningsspenning og fasekonfigurasjon.
- Sekundær spenning:Kontroller at utgangsspenningen samsvarer med det tilkoblede utstyret.
- Lastekapasitet:Beregn forventet kontinuerlig og toppbelastning i stedet for å stole kun på nominelle utstyrsklassifiseringer.
- Hyppighet:Bekreft om prosjektet krever 50Hz, 60Hz eller en annen frekvens.
- Beskyttelse:Sjekk MCCB-spesifikasjonene og avgjør om ytterligere oppstrøms- eller nedstrømsbeskyttelse kreves av lokale forskrifter.
- Installasjonsmiljø:Bekreft om IP23-beskyttelse er tilstrekkelig for den tiltenkte plasseringen.
- Spenningsjustering:Vurder om en trinnkobler med flere posisjoner er fordelaktig for de lokale nettforholdene.
- Dokumentasjon:Be om tekniske tegninger, testrapporter, ledningsinformasjon og andre dokumenter som kreves for prosjektgodkjenning.
For internasjonale prosjekter er det også nyttig å avklare forsendelsesdimensjoner, emballasje, installasjonskrav, gjeldende standarder og igangkjøringsprosedyrer før produksjonen starter.
Ofte stilte spørsmål
Kan trinnkobleren justeres mens transformatoren er i drift?
Nei. Krankobleren er av spenningsløs type og må kun justeres etter at transformatoren er helt slått av. Riktige elektriske sikkerhetsprosedyrer bør alltid følges før du endrer kranposisjonen.
Har transformatoren MCCB-er på begge sider?
Ja. Denne konfigurasjonen integrerer MCCB-er i transformatorkapslingen, med beskyttelse på inngangs- og utgangssidene. Den nøyaktige bryterordningen bør bekreftes mot prosjektets elektriske krav før bestilling.
Er det fortsatt nødvendig med en separat distribusjonsboks?
I mange installasjoner kan de integrerte MCCB-ene redusere behovet for et separat beskyttelseskapsel. Imidlertid kan lokale elektriske forskrifter og den generelle distribusjonsdesignen kreve ekstra beskyttelse eller bytteutstyr.
Er denne 50KVA transformatoren egnet for utendørs installasjon?
Kapslingen er klassifisert IP23 og er beregnet for innendørs eller passende dekkede steder. For fullt eksponerte utendørsmiljøer som involverer kraftig regn, støv eller andre alvorlige forhold, kan et høyere beskyttelsesnivå for innhegningen være mer passende.
Hvilken type viklingsmateriale brukes?
Transformatoren bruker kobberviklinger. Kobber er mye valgt for transformatorviklinger på grunn av dets elektriske ledningsevne og egnethet for pålitelig kraftoverføring.
Kan transformatoren tilpasses?
Ja. Transformatorkonfigurasjoner kan diskuteres i henhold til prosjektkrav, inkludert elektriske parametere, beskyttelsesarrangementer, kraninnstillinger, kapslingskrav og andre applikasjonsspesifikke hensyn.
Hvorfor velge denne transformatorkonfigurasjonen?
En godt designet transformator bør gjøre mer enn å konvertere spenning. Den skal passe til det elektriske systemet, forenkle installasjonen, gi passende beskyttelse og forbli praktisk for langsiktig drift. De50KVA tørr type isolasjonstransformator med MCCBkombinerer 50KVA trefasekapasitet, 415V-til-220V spenningskonvertering, kobberviklinger, klasse F-isolasjon, fem-posisjons spenningsjustering, integrerte MCCB-er, IP23-kapslingskonstruksjon i rustfritt stål, spenningsovervåking og fabrikktesting i én konstruert løsning.
