Hvordan kan en 150KVA tørrtype isolasjonstransformator forbedre sikker og fleksibel kraftfordeling

Artikkelsammendrag:En riktig valgt transformator kan utgjøre en stor forskjell i kraftfordelingssikkerhet, spenningskonvertering, utstyrskompatibilitet og driftssikkerhet. De150KVA tørr type isolasjonstransformatorfraGUANGBISKer designet for applikasjoner som krever elektrisk isolasjon og lavspentdistribusjon, med en 480V inngang, 400V trefase og 230V enfaseutgang, fulle kobberviklinger, Delta-Star-tilkobling, IP43-kapsling i rustfritt stål, automatisk viftekjøling og MCCB-beskyttelse. Denne artikkelen forklarer dens konfigurasjon, arbeidsprinsipper, applikasjonsscenarier, tekniske vurderinger og utvalgsfaktorer for industri- og byggeprosjekter.

Innholdsfortegnelse

1. Hva er en 150KVA tørrtype isolasjonstransformator?
2. Hva er de viktigste tekniske spesifikasjonene?
3. Hvilke fordeler gir denne transformatoren?
4. Hvor kan det brukes?
5. Hvordan bør du velge riktig konfigurasjon?
6. Hvordan er det sammenlignet med andre transformatoralternativer?
7. Hvordan er det produsert og testet?
8. Ofte stilte spørsmål
9. Trenger du en tilpasset transformatorløsning?

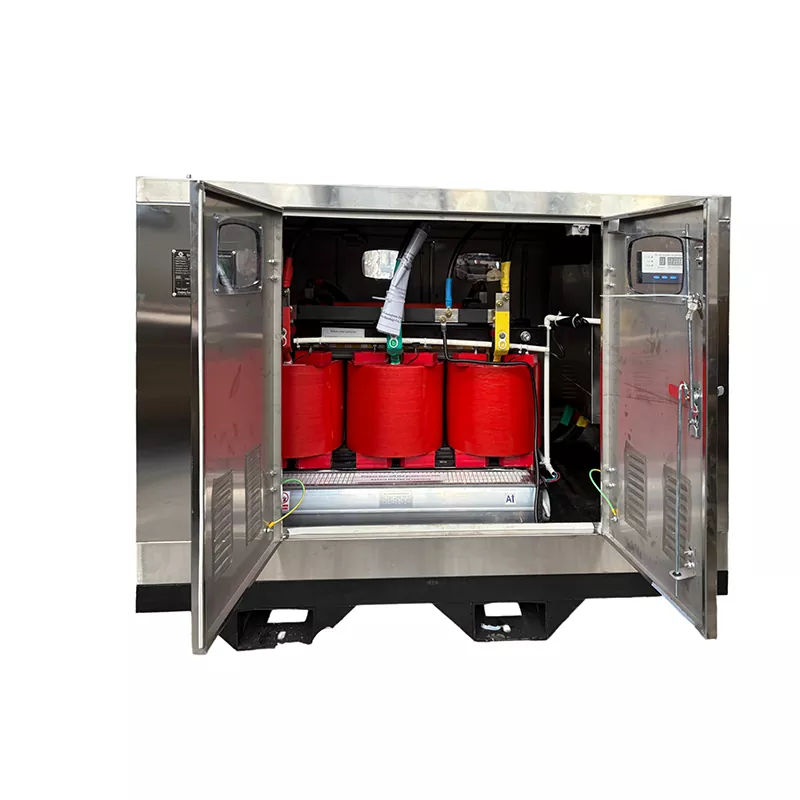

Hva er en 150KVA tørrtype isolasjonstransformator?

En 150KVA tørr type isolasjonstransformator er en trefase transformator designet for å gi elektrisk isolasjon mens den konverterer innkommende strøm til et nødvendig lavspent distribusjonsnivå. I motsetning til oljenedsenkede transformatorer bruker tørrtypedesign solid isolasjon og luftbaserte kjølearrangementer i stedet for isolerende olje, noe som gjør dem spesielt egnet for innendørs installasjoner og utvalgte industri- eller konstruksjonsmiljøer.

GUANGBISK-konfigurasjonen bruker en480V linjespenningsinngangog gir400V trefase og 230V enfase utgang. Dens Delta-Star (Δ-Y) viklingstilkobling gjør at sekundærsiden kan gi et nøytralt punkt for enfasefordeling mens den støtter trefasebelastninger.

Med en nominell kapasitet på 150 kVA kan transformatoren betjene en blanding av maskineri og elektriske hjelpebelastninger når stedets faktiske behov, startstrøm, effektfaktor, lastfaktor og samtidig drift er riktig beregnet.

Hva er de viktigste tekniske spesifikasjonene?

Det er viktig å forstå den elektriske konfigurasjonen før du kjøper en transformator fordi spenning, frekvens, fasearrangement, kapslingsbeskyttelse, viklingsmateriale og kjølemetode alle påvirker systemkompatibiliteten.

Denne konfigurasjonen er spesielt praktisk når én strømkilde trenger å støtte både trefasemaskineri og enfaset hjelpeutstyr. Imidlertid bør ikke navneskiltets kapasitet behandles som en indikasjon på at alle tilkoblede enheter kan fungere med full merkeeffekt samtidig.

Hvilke fordeler gir denne transformatoren?

Elektrisk isolasjon for nedstrøms laster

Isolasjon skiller de primære og sekundære elektriske kretsene gjennom transformatorkobling. Dette arrangementet kan bidra til å etablere et kontrollert nedstrøms kraftsystem og er nyttig i applikasjoner der elektrisk isolasjon er en del av det overordnede distribusjonsdesignet.

Fleksibel 400V og 230V distribusjon

Delta-Star sekundærkonfigurasjon gir både tre-fase og en-fase distribusjonsmuligheter. Trefaset 400V strøm kan støtte utstyr som pumper, kraner, sveisemaskiner, betongblandere og annet industrielt maskineri, mens 230V strøm kan betjene belysning, kontorutstyr, bærbart verktøy, klimaanlegg og hjelpelaster.

Hele kobberviklinger

Transformatoren bruker fulle kobberviklinger. Kobber har relativt lav elektrisk resistivitet, og riktig utformede kobberledere kan bidra til å kontrollere viklingstap. Faktisk termisk ytelse avhenger fortsatt av lederdimensjonering, transformatordesign, omgivelsestemperatur, isolasjonssystem, ventilasjon og belastningsforhold.

Automatisk kjølestyring

Temperatursensorer overvåker viklingsforholdene. Når den forhåndsinnstilte temperaturen er nådd, begynner automatiske vifter å øke varmespredningen. Denne tilnærmingen er nyttig for applikasjoner der elektriske belastninger varierer eller driftstemperaturer kan bli forhøyede.

Integrert MCCB-beskyttelse

Støpte kapslingsbrytere er gitt på innkommende og utgående side. Disse bryterne kan gi ekstra kretsbeskyttelse og isolasjon, mens deres endelige karakterer bør velges i henhold til kabelstørrelse, tilkoblede belastninger, forventet strøm og prosjektets beskyttelseskoordineringskrav.

Hvor kan det brukes?

En kapasitet på 150 kVA er egnet for mange mellomstore elektriske distribusjonsapplikasjoner når den beregnede belastningen faller innenfor transformatorens designgrenser.

• Byggeplasser:Leverer midlertidig strøm til kraner, miksere, pumper, sveiseutstyr, belysning og anleggskontorer.
• Industrianlegg:Støtter produksjonsmaskineri sammen med ekstra enfase elektriske laster.
• Kommersielle fasiliteter:Gir isolert lavspentdistribusjon der det elektriske designet krever det.
• Midlertidige strømsystemer:Kan integreres i prosjektbasert kraftdistribusjonsopplegg.
• Installasjoner med blandet belastning:Støtter både trefasemaskineri og 230V enfaseutstyr fra samme sekundære system.

For byggeprosjekter demonstrerer Saudi-Arabia-prosjektkonfigurasjonen levert av GUANGBIAN hvordan et kabinett i rustfritt stål, Delta-Star-tilkobling, automatisk viftekjøling, kobberviklinger og ytterligere MCCB-er kan integreres i en prosjektspesifikk transformatordesign.

Hvordan bør du velge riktig konfigurasjon?

Å velge en transformator bør begynne med det elektriske systemet i stedet for bare å velge en kVA-klassifisering. En fullstendig teknisk gjennomgang bør dekke følgende faktorer:

1. Beregn maksimal etterspørsel:Identifiser den faktiske driftsbelastningen i stedet for kun å legge til navneskiltet for hver tilkoblet enhet.
2. Sjekk motorens startstrøm:Motorer, kompressorer, pumper og andre induktive belastninger kan kreve betydelig høyere strøm under oppstart.
3. Bekreft inngangsspenning:Kontroller at primærspenningen samsvarer med tilgjengelig strømforsyning.
4. Bekreft utdatakrav:Bestem om prosjektet krever 400V trefase, 230V enfase eller en annen spenningskombinasjon.
5. Bekreft frekvens:Bekreft om installasjonen fungerer ved 50 Hz eller 60 Hz.
6. Gjennomgå omgivelsesforholdene:Temperatur, ventilasjon, støv, fuktighet og installasjonssted påvirker termiske krav og innkapslingskrav.
7. Definer beskyttelseskrav:MCCB-klassifiseringer og nedstrømsbeskyttelse bør koordineres med kabler og tilkoblet utstyr.
8. Bekreft jordingsarrangement:Den nøytrale og jordede konfigurasjonen bør følge prosjektets elektriske design og gjeldende lokale forskrifter.

Disse hensynene er spesielt viktige fordi en transformator kan virke tilstrekkelig dimensjonert under normale driftsforhold, men likevel oppleve overdreven belastning hvis flere høystrømsmotorer starter samtidig.

Hvordan er det sammenlignet med andre transformatoralternativer?

Valget mellom tørr type og oljenedsenket teknologi bør være basert på installasjonsmiljø, kapasitet, spenningskrav, gjeldende standarder, kjølekrav, tilgjengelig plass og det generelle elektriske systemets design.

Hvordan er det produsert og testet?

For prosjektbaserte transformatoranskaffelser er produksjonskvalitet bare en del av prosessen. Nøyaktig tolkning av kundens elektriske spesifikasjon er like viktig.

GUANGBISK produserer transformatorkonfigurasjoner i henhold til prosjektkrav. Avhengig av applikasjonen kan spesifikasjoner som inngangs- og utgangsspenning, frekvens, viklingsarrangement, kabinettdesign, kjølemetode og beskyttelseskonfigurasjon justeres.

Produksjonsprosessen bør bekrefte de viktigste elektriske parameterne før produksjonen starter. Fabrikktesting kan deretter utføres i henhold til avtalt teknisk spesifikasjon og gjeldende standard, med testprotokoller og tredjepartsinspeksjon tilgjengelig når prosjektet krever det.

Nøkkelinformasjon å oppgi når du ber om et tilbud

• Nødvendig kVA-kapasitet
• Primær og sekundær spenning
• 50 Hz eller 60 Hz frekvens
• Enfase eller trefase krav
• Preferanse for viklingsmateriale
• Nødvendig tilkoblingskonfigurasjon
• Innendørs eller utendørs installasjonsforhold
• Krav til kapslingsbeskyttelse
• Krav til kjøling
• MCCB eller andre beskyttelseskrav
• Lasttype og motorstartegenskaper
• Gjeldende lokale elektriske standarder

Ved å oppgi disse detaljene på tilbudsstadiet hjelper produsenten med å utvikle en transformatorkonfigurasjon som matcher det faktiske prosjektet i stedet for å stole på en generisk standardmodell.

Ofte stilte spørsmål

Hva er utgangsspenningen til denne transformatoren?

Denne konfigurasjonen gir 400V trefase og 230V enfaseutgang. Andre spenningskombinasjoner kan utvikles i henhold til prosjektkrav.

Kan 400V og 230V laster operere fra samme transformator?

Ja. Delta-Star-tilkoblingen gir en trefaset sekundærforsyning og et nøytralt punkt for enfasefordeling. De tilkoblede lastene må være riktig balansert og holde seg innenfor transformatorens nominelle kapasitet.

Hvordan fungerer den automatiske kjøleviften?

Temperatursensorer overvåker viklingstemperatur. Når den forhåndsinnstilte temperaturen er nådd, aktiverer kontrollsystemet kjøleviftene for å øke varmespredningen. Den faktiske reguleringstemperaturen skal følge transformatorens termiske design.

Hva betyr IP43-beskyttelse?

IP43 indikerer beskyttelse mot faste fremmedlegemer større enn 1 mm og beskyttelse mot vannsprut under gjeldende IPX3-testbetingelser. Det skal ikke tolkes som helt støvtett eller vanntett.

Er 150 kVA nok for en byggeplass?

Det avhenger av stedets beregnede elektriske behov. Motorstartstrøm, sveiseutstyr, samtidig drift, midlertidige toppbelastninger, effektfaktor og lastfaktor bør alle vurderes før nødvendig transformatorkapasitet bekreftes.

Kan transformatoren tilpasses?

Ja. Inngangs- og utgangsspenning, frekvens, tilkoblingskonfigurasjon, kapsling, kjølemetode, viklingsarrangement og beskyttelseskonfigurasjon kan tilpasses i henhold til prosjektets elektriske krav.

Trenger du en tilpasset transformatorløsning?

Å velge riktig transformator handler til syvende og sist om å matche elektrisk kapasitet, spenningskonvertering, isolasjon, beskyttelse, kjøling og installasjonsforhold til det virkelige driftsmiljøet. Med konfigurerbare elektriske spesifikasjoner og prosjektorientert produksjon, kan GUANGBIAN støtte kunder som leter etter en praktisk transformatorløsning for industri-, konstruksjons- og andre lavspentdistribusjonsapplikasjoner. Hvis du planlegger et nytt prosjekt eller erstatter en eksisterende enhet,kontakt ossmed spenning, kapasitet, frekvens, lasttype og installasjonskrav for å diskutere en passende transformatorkonfigurasjon og motta et prosjektspesifikt tilbud.
